| ブランド名: | Enerkey |
| モデル番号: | EK-iD100V/150V/200V150A |
| MOQ: | 50個 |
| 価格: | $30.5-$38.8 |
| パッケージの詳細: | 強い紙ボックス +エヴァフォーム |
| 支払条件: | 信用状、D/A、D/P、T/T、ウェスタンユニオン、マネーグラム |

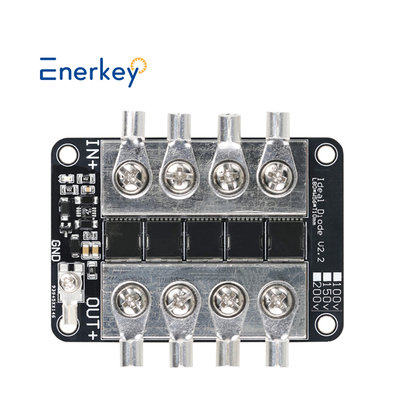

Enerkey 100V 150V 200V 150A 理想ダイオードモジュールコントローラー 電気自動車バッテリーフロントエンド逆流防止
1. 正の高電圧理想ダイオードコントローラー。これにより、ショットキーダイオードよりも損失の少ない経路が提供され、高電力アプリケーション向けのより効率的なソリューションが提供され、冷却の必要性を減らすことで貴重な回路基板スペースを節約します。
2. 理想ダイオードの原理：
入力と出力はダイオードに相当します。出力電圧が入力よりも高いことが検出されると、出力は直ちにシャットダウンされます。検出値はミリボルトレベルであり、応答速度は非常に高速です。
目的：通常の大電流ダイオードの代替、並列ソーラーパネルの理想的な選択肢、異なる容量のバッテリーの並列使用、および二重電源の設置
性能紹介：
許容動作電圧範囲：30-100V / 150V / 200v
静止動作電流：0.6〜1.5 mA、システム全体では無視できます。
1. このバージョンは改良版であり、アノードとカソードが逆接続されてもモジュールが焼損することはありません！設置の安全性能が大幅に向上しました！
2. 理想ダイオードとは、その名の通り、超低内部抵抗のダイオードを指します。通常のダイオードの順方向電圧降下は0.6v以上ですが、理想ダイオードの順方向電圧降下はほぼ無視できます。
3. 理想ダイオードは整流回路には使用できません！
技術パラメータ
|
製品モデル
|
|||
| EK-iD100V150A | EK-iD150V150A | EK-iD200V150A | 動作電圧範囲 |
|
30-100V
|
30-150V
|
30-200V |
製品
|
|
サイズ(mm)L80*W56*T15
|
箱入り重量
|
箱入り重量 |
箱入り重量 |
|
0.1kg
|
0.11kg
|
0.12kg |
MOS数量
|
| 5 | バッテリータイプ | バッテリータイプ | バッテリータイプ |
|
NCM/LFP/LTO
|
連続電流
|
連続電流 |
連続電流
|
|
150A
|
静止動作電流
|
||
| 150A | 静止動作電流 | ||
|
<0.5mA
|
銅箔厚さ
|
||
|
2.0 oz
|
PCB材質
|
||
|
アルミ板 |
オンゴーイング内部抵抗
|
||
| NA | 動作原理 | ||
| 入力と出力はダイオードに相当します。出力電圧が入力よりも大きいことを検出し、直ちに出力をオフにします。検出値はミリボルトレベルであり、応答速度は非常に高速です。 | アプリケーション | ||
|
1. ソーラーパネルの逆流防止（逆流防止）;
|
2. バッテリー充電の逆流防止（逆流防止）（逆流防止）;
3. DC-DC定電圧および定電流モジュールの出力は逆流を防止します 4. 逆流防止（逆流防止）が必要なその他の場合 付属品 |
||
| 端子ラグ*9; | IN+/OUT+端子ラグ：OTZ6-5、ネジM5 GND端子ラグ：OTZ2.5-3、ネジM3 動作温度 |
||
|
-40℃～+60℃
|

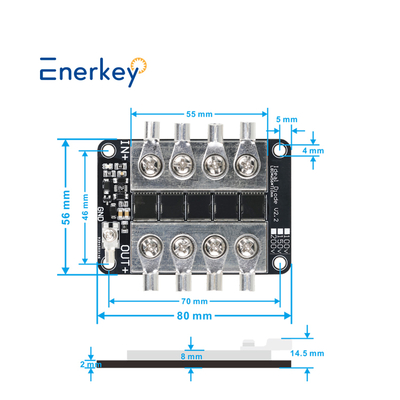

サイズと梱包リストと配線図
|
||
1. このバージョンは最新の最適化バージョンです。モジュールの正極と負極を逆に接続してもモジュールが焼損することはなく、設置の安全性が向上しています。
2. 理想ダイオードとは、その名の通り、超低内部抵抗のダイオードです。通常のダイオードの順方向電圧降下は0.6V以上です。理想ダイオードの順方向電圧降下はほぼ無視できます。
3. アルミニウム基板PCBトレースの銅箔層とアルミニウムベース層は1000Vの耐電圧で絶縁されているため、破壊の問題を心配する必要はありません。
熱伝導率はFR4ガラス繊維の20倍であり、大型ヒートシンクに直接取り付けることができます。
4. この理想ダイオードモジュールは整流回路には使用できません！
よくある質問
* 10年以上の強力な技術サポートにより、効率的なアフターサービスを提供できます。
* 製品はFCC、CE、ROHSおよびその他の国際規格認証に合格しています。
* 工場価格を提供できます。ぜひ当社の工場と生産プロセスをご覧ください。
Q2. 製品範囲（タイプ）は何ですか？
* 主に、パワーバッテリー、エネルギー貯蔵バッテリー、および消費者向けバッテリーの分野でバッテリー管理システムを行っています。
* 主にLFP、Li-ino、LTOバッテリーに使用されます。
Q3：バッテリーの材質とタイプをどのように知ることができますか？
* バッテリー本体を見てください。バッテリーの公称電圧が3.2Vの場合、バッテリーはLiFePo4です。
* バッテリーの公称電圧が3.6Vまたは3.7Vの場合、バッテリーはLi-ionまたはLtoバッテリーです。
Q4. 最小注文要件はありますか？
カスタマイズできますか？サンプルとバッチのリードタイムはどのくらいですか？
* 最小注文数量は1個で、ODMカスタマイズが可能です。
* 既存のサンプルの1〜3日間の納期、カスタマイズされたサンプルの3〜10日間の納期。
Q5：使用できない場合はどうすればよいですか？
* 通常の製品には説明ビデオがあり、エンジニアによるオンラインビデオ通話ガイダンスもサポートできます。
Q6. 支払い条件は何ですか？
* 電信送金と現金支払いが可能で、すべて交渉可能です。支払い方法：visa、mastercard、T/T、PayPal、APPLE_PAY、GOOGLE_PAY、GC_REAL_TIME_BANK_TRANSFER、RMB
Q7. 品質をどのように保証しますか？
* 当社のすべての製品は、専門の研究所による100％テストと、繰り返し行われるエージングテストを受けています。
* FCC、CE、ROHSおよびその他の国際規格認証を取得しています。
* 3年間のアフターサービス保証を提供します。3年以内に交換用の無料スペアユニットを提供します。
Q8. バッテリーに適したBMSを選択するにはどうすればよいですか？
* バッテリーに適合する電圧と電流に応じて、カスタマーサービスにご相談ください。最適なバッテリー管理システムを装備して提供します。
Q9. どのように連絡すればよいですか？
* 24時間年中無休のオンラインサービスを提供しています。オンラインでメッセージを残してください。
* メール、WhatsApp、WeChatなど（以下を参照）でもご連絡いただけます。皆様と協力できることを大変嬉しく思います。
注：当社はソースメーカーであり、「EnerKey」の自社ブランドを持っています。
|
|
