良い値段  オンライン

商品の詳細

ホーム > 製品 >
ダイオードモジュール
>

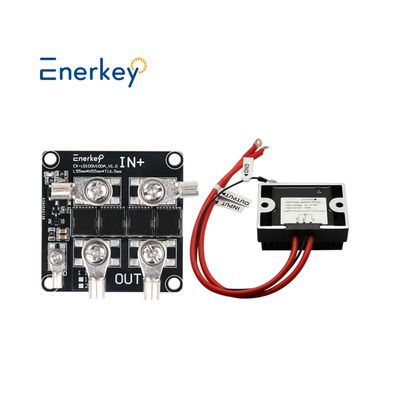

理想ダイオード 200V100A 大電流連続 二重電源 逆流防止 相互充電防止 モジュール

理想ダイオード 200V100A 大電流連続 二重電源 逆流防止 相互充電防止 モジュール

ブランド名: Enerkey
モデル番号: EK-ID200V100A
MOQ: 10ピース
価格: $28.9-$32.05
パッケージの詳細: 強い紙ボックス +エヴァフォーム
支払条件: L/C、D/A、D/P、T/T、Western Union、
詳細情報
起源の場所:
中国深Shenzhen
証明:
ISO9001/CE/ROHS
製品名:
200V 100A理想的なダイオードモジュール
銅の厚さ:
2オンス
アプリケーション1:
ソーラーパネルとバッテリー充電防止防止
ボードの厚さ:
2.0mm
許容動作電圧範囲:
12-200V
静的作業電流:
0.1-1.5MA
許容連続電流:
0-100A
基本材料:
アルミニウム基板
ピーク開始電流:
100a
製品サイズ:
L55xw55xt17mm
パッケージ付きの重量:
0.4kg
供給の能力:
1日あたり10000pc
ハイライト:

200V100A理想ダイオードモジュール

,

二重電源相互充電防止

,

大電流ダイオードモジュール

製品の説明

理想ダイオード 200V100A 連続 大電流 ダブル電源 移動防止 相互充電モジュール

製品説明

主要な製品特性

[軍用級の信頼性]

▶ 200V 抵抗電圧/100A 連続電流 自動車用 AEC-Q101 認証

▶ 超低の0.5mΩオン抵抗 (RDS(オン),従来のショットキーダイオードよりも92%低い損失

▶ -55°C から 175°C まで の 広い 温度 範囲 で 安定 し て 動作 し,MTBF > 100,000 時間



技術的な利点:

▌インテリジェント・スイッチング技術

超高速スイッチ応答 <100ns,逆回帰電流ゼロ (Qrr = 0)

• 熱流を防ぐための統合温度補償回路



▌完全に保護されたアーキテクチャ

±40Vの電圧突発保護の内蔵超電圧保護 (OVP)

逆極性保護とショートサーキットの自己回復



応用シナリオガイド

✓ 新しいエネルギー用車両: 乗用車充電器 (OBC) の逆接続保護

✓ 産業用電源:冗長な電源または回路

✓ ソーラーシステム: ストリングインバーターバイパスモジュール



伝統 的 な 解決策 と 比較

パラメーター この製品規格 ショットキーダイオード

導電損失: 5W@100A,60W@100A

障害モード: 障害防止短回路



理想ダイオード 200V100A 大電流連続 二重電源 逆流防止 相互充電防止 モジュール

理想ダイオード 200V100A 大電流連続 二重電源 逆流防止 相互充電防止 モジュール

理想ダイオード 200V100A 大電流連続 二重電源 逆流防止 相互充電防止 モジュール

理想ダイオード 200V100A 大電流連続 二重電源 逆流防止 相互充電防止 モジュール

理想ダイオード 200V100A 大電流連続 二重電源 逆流防止 相互充電防止 モジュール

理想ダイオード 200V100A 大電流連続 二重電源 逆流防止 相互充電防止 モジュール



テクニカルパラメータ



Enerkey アイディアルダイオードモジュール 100V 150V 200V 100A フォトボータイク太陽光発電基地 産業制御 電動自動車 バッテリーを並列で充電する バックフィール防止
製品モデル

EK-iD100V100A

EK-iD150V100A

EK-iD200V100A

作業電圧範囲
12~100V
12〜150V
12から200V
製品サイズ (mm)
L55xW55xT17
L55xW55xT17 L55xW55xT17
箱の重さ
0.4kg
0.42kg
0.45kg
MOS量 4 4 4
バッテリータイプ
NCM/LFP/LTO
NCM/LFP/LTO NCM/LFP/LTO
直流
100A
100A 100A
始動電流のピーク 100A 100A 100A
静止電流
0.6-1.5mA
銅の薄膜の厚さ
2.0オンス

 PCB 材料

アルミプレート
作業原理 入力と出力は二極電極に等しい.出力電圧が入力電圧よりも大きいことを検知し,即座に出力をオフにする.検出値はミリボルトレベルであり,応答速度は非常に速い.
適用する
1ソーラーパネルは逆流を防ぎます
2バッテリー充電は逆流を防止する (反逆流) (反逆流)
3DC-DC 常電圧と常流モジュール出力は逆流を防止します
4逆流防止 (反逆流) が必要とされる他の場合
アクセサリー ターミナルラグ*5
IN+/OUT+端末スラグ: OTZ6-5,スクリューM5
GND端末ラグ: OTZ2.5-3,スクリューM3
動作温度
-40°C ~ +60°C

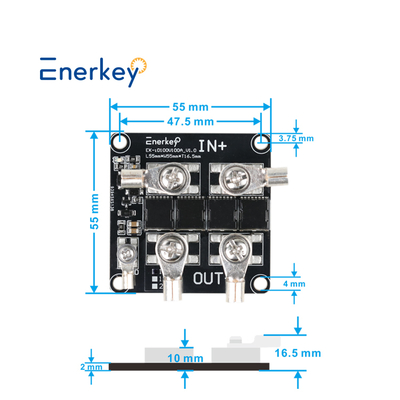

サイズ & パッキングリスト & ワイヤ図



理想ダイオード 200V100A 大電流連続 二重電源 逆流防止 相互充電防止 モジュール

特別注意:
1. このバージョンは最新の最適化されたバージョンです. モジュールは,正極と負極が逆接続されている場合燃えることはありません.これは安装の安全性を向上します.

2理想的な二極電極は,名前からわかるように,内部抵抗が非常に低い二極電極である.通常の二極電極の導電電圧低下は0.6V以上である.理想的な二极管の導電電圧の低下はほとんど無視できます.
3アルミニウム基板PCBの痕跡の銅ホイル層とアルミベース層は1000Vの耐電圧で隔離されていますので,故障問題について心配する必要はありません.熱伝導性は FR4 ガラス繊維より 20 倍速い熱シンクに直接接続できます
4この理想的なダイオードモジュールは 直線回路では使えない!
5. 防水ポッティングモジュールは,高温散熱効率と低連続電流加熱を備えた厚いラジエーターを持っています. 修正愛好者にとって適しています!

理想ダイオード 200V100A 大電流連続 二重電源 逆流防止 相互充電防止 モジュール



よくある質問



Q1.なぜあなたを選んだのですか?

10年以上の強力な技術サポートで,効率的な販売後のサービスを提供することができます.

* 製品がFCC,CE,ROHS,その他の国際基準の認証を通過しました.

* 工場価格をあなたに提供することができます. 工場と生産プロセスを訪問してください.



Q2.あなたの製品ラインナップ (種類) は?

* 主に電池管理システム,電源電池,エネルギー貯蔵電池,消費電池の分野を担当しています.

* 主にLFP,Li-ino,LTO電池に使用されます.



Q3: バッテリーがどんな素材とタイプなのかどうやってわかるの?

バッテリーの正規電圧が3.2Vである場合は,バッテリーはLiFePo4です

* バッテリーの正規電圧が3.6Vまたは3.7Vである場合は,電池はリチウムイオンまたはLto電池です.



Q4. 注文の最低額はありますか?

パーソナライズできますか? サンプルとバッチのリードタイムは何ですか?

*私たちの最小注文量は1枚で,ODMカスタマイズも可能です.

* 1~3日の現有サンプル配送, 3~10日のカスタマイズされたサンプル配送.



Q5:もし使えなかったら?

* 通常の製品には説明ビデオがあります.また,エンジニアからのオンラインビデオコールガイドもサポートできます.



Q6. 支払条件は?

* 送金と現金決済は,すべて交渉可能です. 決済方法:ビザ,マスターカード,T/T,PayPal,APPLE_PAY,GOOGLE_PAY,GC_REAL_TIME_BANK_TRANSFER,RMB



Q7 品質をどのように保証しますか?

* すべての製品は,専門的な実験室で100%テストされ,また繰り返し老化テストを受けます.

* FCC,CE,ROHSなどの国際標準認証を取得しました.

3年後の保証サービス提供 3年以内に交換するための無料のスペアユニット



Q8. バッテリーに適したBMSをどのように選ぶか?

* バッテリーに合う電圧と電流に応じて,お客様に相談してください.



Q9 どう連絡できますか?

オンラインで7x24時間サービスがあります. オンラインでメッセージを残してください.

*メール,WhatsApp,WeChatなどで連絡することもできます.



我々はソースメーカーで "EnerKey"のブランドも持っています私たちは,あなたの要求 (電圧,ワイヤ,など) として製品カスタマイズすることができます.
市場での競争力のある価格を提供することができます.私たちに連絡することを躊躇しないでください..
モバイルとWhatsAppとWechat:+86 15387469240;メール: キウイ@enerkey.cn
