| ブランド名: | Enerkey |
| モデル番号: | EK-iD150V/200V80A |
| MOQ: | 10ピース |
| 価格: | $20.5-$26.5 |
| パッケージの詳細: | 強い紙ボックス +エヴァフォーム |
| 支払条件: | 信用状、D/A、D/P、T/T、ウェスタンユニオン、マネーグラム |

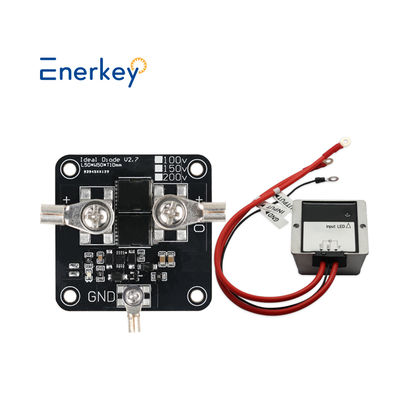

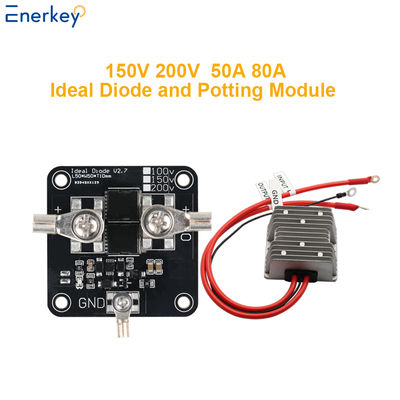

150V 200V 80A 高電流理想ダイオードモジュール、ソーラー逆充電電流保護用ポッティングモジュール付き
"ゼロ損失インテリジェントスイッチング"
• Pai8150xシリーズコントローラーと超低内部抵抗NMOSを採用し、80Aで≤20mVの順方向電圧降下を実現し、従来のショットキーダイオードよりも92%の省エネを実現。
• 自動切り替え速度は
<1μsで、150V/200Vのデュアル電圧範囲をサポートし、中断のない冗長電源を提供します。"アーマーグレード防水保護"
• 3層保護システム：シリコン封止材（-60℃～200℃）+アルミニウム合金ヒートシンクハウジング+ナノ撥水コーティング。
• IP68認証（72時間の浸水試験）、10G振動耐性、2000時間の塩水噴霧腐食耐性。
シナリオアプリケーションのペインポイントソリューション
• 太陽光発電エネルギー貯蔵システム
"夜間のバッテリー逆流による15%の電力損失が発生しましたか？" → 理想的なダイオードは逆電流を遮断し、ソーラーパネルの利用率を99.7%に向上させます。
• 産業用電源冗長性
"生産ラインの停電で数百万の損失が発生しましたか？" → デュアル電源は遅延なしで自動的に切り替わり、80Aの連続電流を定格ダウンなしでサポートします。
• 屋外通信基地局
"大雨後の回路基板の腐食修理？" → ポッティングモジュールは3メートルの水圧に耐え、高温多湿環境で5年間故障なしでテストされています。
技術的パラメータ
|
製品モデル
|
||
| EK-iD150V80A |
EK-iD20 |
0V80A動作電圧範囲 |
|
100-150V
|
100-20
|
0V製品 |
|
サイズ（mm）L50xW50xT17
|
箱入り重量
|
箱入り重量 |
|
0.35kg
|
0.37kg
|
MOS数量 |
| 2 | バッテリータイプ | バッテリータイプ |
|
NCM/LFP/LTO
|
連続電流
|
連続電流 |
|
80A
|
ピーク始動電流
|
ピーク始動電流 |
| 100A | 静止動作電流 | 静止動作電流 |
|
0.6-1.5mA
|
銅箔の厚さ
|
|
|
3.0オンス
|
PCB材料
|
|
|
アルミプレート |
動作原理
|
|
| 入力と出力はダイオードに相当します。出力電圧が入力よりも大きいことを検出し、すぐに出力をオフにします。検出値はミリボルトレベルで、応答速度は非常に高速です。 | アプリケーション | |
|
1. ソーラーパネルの逆流防止（逆流防止）;
|
2. バッテリー充電の逆流防止（逆流防止）（逆流防止）;
3. DC-DC定電圧および定電流モジュールの出力逆流防止 4. その他、逆流防止（逆流防止）が必要な場合 付属品 |
|
| 端子ラグ*3; | IN+/OUT+端子ラグ：OTZ6-5、ネジM5 GND端子ラグ：OTZ2.5-3、ネジM3 動作温度 |
|
|
-40℃～+60℃
|
サイズと梱包リストとワイヤ図
|
|
1. このバージョンは最新の最適化バージョンです。正極と負極を逆に接続してもモジュールが焼損することはなく、設置の安全性が向上しています。
2. 理想的なダイオードは、その名の通り、超低内部抵抗のダイオードです。通常のダイオードの順方向電圧降下は0.6V以上です。理想的なダイオードの順方向電圧降下はほぼ無視できます。
3. アルミニウム基板PCBトレースの銅箔層とアルミニウムベース層は、1000Vの耐電圧で絶縁されているため、破壊の問題を心配する必要はありません。熱伝導率はFR4ガラス繊維の20倍であり、大型ヒートシンクに直接取り付けることができます。
4. この理想的なダイオードモジュールは、整流回路では使用できません！

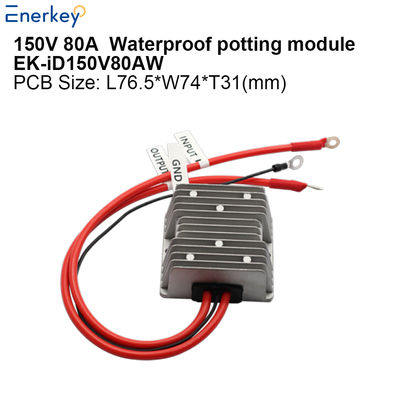

5. 防水ポッティングモジュールは、放熱効率が高く、連続電流加熱が少ない、厚みのあるラジエーターを備えています。改造愛好家に適しています！
よくある質問
* 10年以上の強力な技術サポートにより、効率的なアフターサービスを提供できます。
* 製品はFCC、CE、ROHSなどの国際規格認証に合格しています。
* 工場価格を提供できます。ぜひ当社の工場と生産プロセスをご覧ください。
Q2. 製品範囲（タイプ）は何ですか？
*主に、電力バッテリー、エネルギー貯蔵バッテリー、消費者向けバッテリーの分野でバッテリー管理システムを行っています。
*主にLFP、Li-ino、LTOバッテリーに使用されます。
Q3：バッテリーの材質とタイプをどのように知ることができますか？
*バッテリー本体を見てください。バッテリーの通常電圧が3.2Vの場合、バッテリーはLiFePo4です。
*バッテリーの通常電圧が3.6Vまたは3.7Vの場合、バッテリーはLi-ionまたはLtoバッテリーです。
Q4. 最小注文要件はありますか？
カスタマイズできますか？サンプルとバッチのリードタイムはどのくらいですか？
*最小注文数量は1個で、ODMカスタマイズが可能です。
*既存のサンプルの1〜3日間の納期、カスタマイズされたサンプルの3〜10日間の納期。
Q5：使用できない場合はどうすればよいですか？
*通常製品には説明ビデオがあり、エンジニアによるオンラインビデオ通話ガイダンスもサポートできます。
Q6. お支払い条件は何ですか？
*電信送金と現金支払いが可能で、すべて交渉可能です。お支払い方法：visa、mastercard、T/T、PayPal、APPLE_PAY、GOOGLE_PAY、GC_REAL_TIME_BANK_TRANSFER、RMB
Q7. 品質をどのように保証しますか？
* 当社のすべての製品は、専門の研究所で100％テストされ、繰り返しエージングテストも行われています。
* FCC、CE、ROHSなどの国際規格認証を取得しています。
* 3年間のアフターサービス保証を提供します。3年間は無料のスペアユニットを交換します。
Q8. バッテリーに適したBMSを選択するにはどうすればよいですか？
*バッテリーに適合する電圧と電流に応じて、カスタマーサービスにご相談ください。最適なバッテリー管理システムを装備して提供します。
Q9. どのように連絡すればよいですか？
*24時間年中無休のオンラインサービスを提供しています。オンラインでメッセージを残してください。
*メール、WhatsApp、WeChatなど（以下を参照）でもご連絡いただけます。皆様と協力できることを大変嬉しく思います。
注：当社はソースメーカーであり、「EnerKey」の自社ブランドを持っています。
|
|
