| ブランド名: | Enerkey |
| モデル番号: | EK-iD200V80A |
| MOQ: | 10ピース |
| 価格: | $23.9-$26.5 |
| パッケージの詳細: | 強い紙ボックス +エヴァフォーム |
| 支払条件: | 信用状、D/A、D/P、T/T、ウェスタンユニオン、マネーグラム |

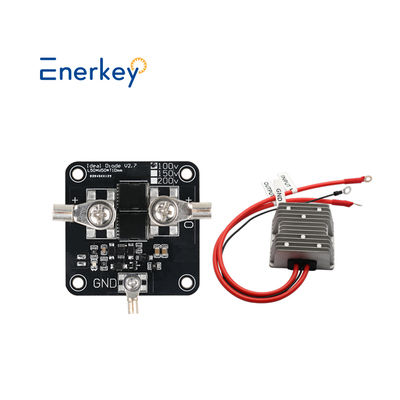

200V 80A 高電流理想ダイオードモジュール 太陽光反逆充電 結合柱付き反逆電流保護
製品の中核の利点
ゼロ損失アーキテクチャー
4代目の理想ダイオードコントローラ+ガリウムナイトリッド MOSFET ソリューションを使用し,80Aで 15mV の前向きの電圧低下を達成します.逆流出電流は1μA未満 (-40°C~125°Cの全温度範囲)伝統的なショットキーダイオードよりも 92%少ないエネルギー節約です
インテリジェント 保護 システム
統合された0.5μs逆電流ブロック応答は,ISO7637自動車グレードの臨時保護要件を満たす.三重保護メカニズム:過剰電流 (± 5%の精度),過熱 (150°Cの限界値)波長 (200A/10ms)
軍用級の信頼性
AEC-Q100 グレード0 認証 (-40°C~150°C). 200V 抵抗電圧設計,逆ピーク電圧 -250V 抵抗する能力.
技術パラメータ比較表
仕様 この製品 伝統的なショットキー改良
前向きの電圧低下 15mV@80A 700mV@20A ↓98%
逆回復時間 0μs 50ns 完全に排除
動作交差点温度範囲 -40~150°C, -55~125°C, 20%拡張
典型的な応用シナリオ
新しいエネルギー分野
200Vシステムにおけるホットスポット効果を緩和する PV ストリングインバーターバイパス保護
電気自動車の800V高速充電ステーションの冗長設計
工業機器
5Gベースステーションの48Vバックアップ電源システムにおける複数の電源のシームレスな切り替え
エネルギー貯蔵 PCSシステム,逆極性保護,80A連続電流に対応する
顧客価値
コスト削減と効率の向上: 単一の装置は,3つの並列ショットキーダイオードを入れ替えて,BOMコストを35%削減
空間最適化:QFN-50*50パッケージを使用すると,ボードのフットプリントは60%削減されます
寿命が倍増:MTBF > 500,000時間 (@105°C)
|
Enerkey アイディアルダイオードモジュール 150V 200V 80A フォトボータイク ソーラーベースステーション 産業制御 電動自動車 バッテリーを並列で充電する
|
||

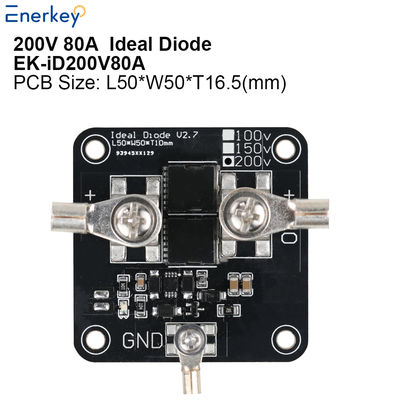

| 製品モデル |
EK-iD150V80A |
EK-iD200V80A |
|
作業電圧範囲
|
100~150V
|
100から200V |
|
製品サイズ (mm)
|
L50xW50xT17
|
L50xW50xT17 |
|
箱の重さ
|
0.35kg
|
0.37kg |
| MOS量 | 2 | 2 |
|
バッテリータイプ
|
NCM/LFP/LTO
|
NCM/LFP/LTO |
|
直流
|
80A
|
80A |
| 始動電流のピーク | 100A | 100A |
|
静止電流
|
0.6-1.5mA
|
|
|
銅の薄膜の厚さ
|
3.0オンス
|
|
|
PCB 材料 |
アルミプレート
|
|
| 作業原理 | 入力と出力は二極電極に等しい.出力電圧が入力電圧よりも大きいことを検知し,即座に出力をオフにする.検出値はミリボルトレベルであり,応答速度は非常に速い. | |
|
適用する
|
1ソーラーパネルは逆流を防ぎます
2バッテリー充電は逆流を防止する (反逆流) (反逆流) 3DC-DC 常電圧と常流モジュール出力は逆流を防止します 4逆流防止 (反逆流) が必要とされる他の場合 |
|

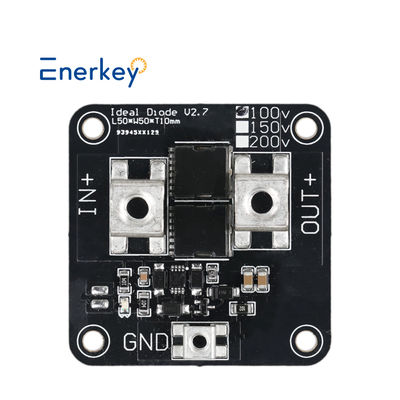

| アクセサリー | ターミナルラグ*3 IN+/OUT+端末スラグ: OTZ6-5,スクリューM5 GND端末ラグ: OTZ2.5-3,スクリューM3 |
|
|
動作温度
|
-40°C ~ +60°C
|
|
特別注意:
1. このバージョンは最新の最適化されたバージョンです. モジュールは,正極と負極が逆接続されている場合燃えることはありません.これは安装の安全性を向上します.
2理想的な二極電極は,名前からわかるように,内部抵抗が非常に低い二極電極である.通常の二極電極の導電電圧低下は0.6V以上である.理想的な二极管の導電電圧の低下はほとんど無視できます.
3アルミニウム基板PCBの痕跡の銅ホイル層とアルミベース層は1000Vの耐電圧で隔離されていますので,故障問題について心配する必要はありません.熱伝導性は FR4 ガラス繊維より 20 倍速い熱シンクに直接接続できます
4この理想的なダイオードモジュールは 直線回路では使えない!
5. 防水ポッティングモジュールは,高温散熱効率と低連続電流加熱を備えた厚いラジエーターを持っています. 修正愛好者にとって適しています!
Q1.なぜあなたを選んだのですか?
10年以上の強力な技術サポートで,効率的な販売後のサービスを提供することができます.
* 製品がFCC,CE,ROHS,その他の国際基準の認証を通過しました.
* 工場価格をあなたに提供することができます. 工場と生産プロセスを訪問してください.
Q2.あなたの製品ラインナップ (種類) は?
主に電池管理システムを製造し,電源電池,エネルギー貯蔵電池,消費電池を製造しています.
*主にLFP,Li-ino,LTO電池に使用される.
Q3: バッテリーがどんな素材とタイプなのかどうやってわかるの?
*バッテリーボディを見てください. バッテリーの正規電圧が3.2Vである場合は,バッテリーはLifPo4です.
*電池の正規電圧が3.6Vまたは3.7Vである場合,電池はリチウムイオンまたはLto電池です.
Q4. 注文の最低額はありますか?
パーソナライズできますか? サンプルとバッチのリードタイムは何ですか?
*私たちの最小注文量は1枚で,ODMカスタマイズも可能です.
* 1~3日の現有サンプル配送, 3~10日のカスタマイズされたサンプル配送.
Q5:もし使えなかったら?
*通常の製品には説明ビデオがあります.また,エンジニアからのオンラインビデオコールガイドもサポートできます.
Q6. 支払条件は?
*当社は送金と現金決済を受け付けます.すべて交渉可能です. 決済方法:ビザ,マスターカード,T/T,PayPal,APPLE_PAY,GOOGLE_PAY,GC_REAL_TIME_BANK_TRANSFER,人民元
Q7 品質をどのように保証しますか?
* すべての製品は,専門的な実験室で100%テストされ,また繰り返し老化テストを受けます.
* FCC,CE,ROHSなどの国際標準認証を取得しました.
3年後の保証サービス提供 3年以内に交換するための無料のスペアユニット
Q8. バッテリーに適したBMSをどのように選ぶか?
*電池に合う電圧と電流に応じて,お客様に相談してください.
Q9 どう連絡できますか?
*24時間オンラインサービスがあります. オンラインでメッセージを残してください.
*メール,WhatsApp,WeChatなどでご連絡ください.
|
|
