| ブランド名: | Enerkey |
| モデル番号: | EK-iD150V80A |
| MOQ: | 10ピース |
| 価格: | $20.5-$22.5 |
| パッケージの詳細: | 強い紙ボックス +エヴァフォーム |
| 支払条件: | 信用状、D/A、D/P、T/T、ウェスタンユニオン、マネーグラム |

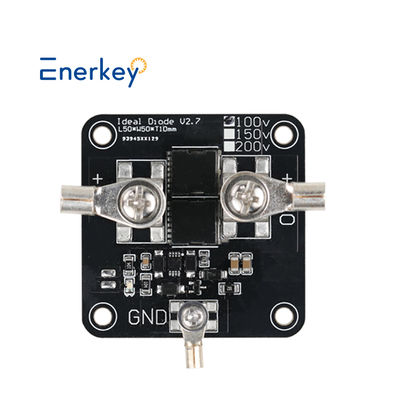

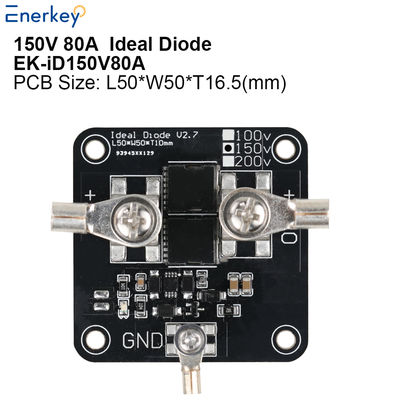

Enerkey 150V 80A 高電流理想ダイオードモジュール 太陽光発電逆充電防止 逆電流保護
製品概要
Enerkey EK-iD150V80A 理想ダイオードは、第三世代半導体材料を採用し、150Vの耐電圧と80Aの連続電流という画期的な性能を実現し、80Aでわずか15mVという低い順方向電圧降下を実現しています。インテリジェントゲート制御技術により、「損失ゼロの導通と瞬時オフ」という理想的なダイオード特性を完全にエミュレートし、従来のショットキーダイオードと比較して導通損失を98%削減します。
コアテクノロジーの利点
超低消費電力
可変抵抗を動的に調整し、20mVの一定のドロップアウト電圧を維持（10%～100%の負荷範囲）
接合部温度上昇<15℃ @ 80A 全負荷（測定データ）
インテリジェント保護メカニズム
4μsの超高速逆電流ブロッキング
内蔵過熱保護（175℃自己シャットダウン）
200A/10msの突入電流に対応
コンパクト設計
直接接合銅（DBC）技術を採用

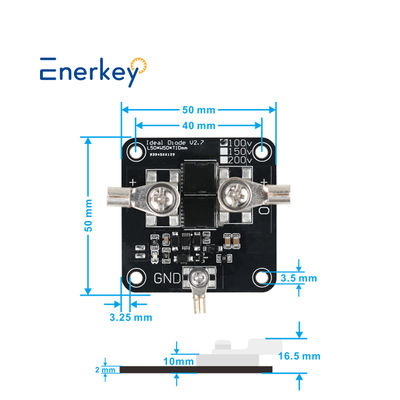

パッケージサイズ：50×50×16.5mm
代表的な用途
✓ 太陽光発電システム
従来のバイパスダイオードを置き換え、ストリングインバータの効率を1.2%向上
スマートモジュールの冗長電源スイッチングユニット
✓ 産業用電源
48Vテレコム電源ORing回路
サーボドライブバスバー逆流保護
✓ 電気自動車
車載充電器（OBC）整流回路
|
Enerkey 理想ダイオードモジュール 150V 200V 80A 太陽光発電ソーラー基地局 産業用制御 電気自動車 バッテリー並列 バッテリー充電逆流防止
|
||
| 製品モデル |
EK-iD150V80A |
EK-iD200V80A |
|
動作電圧範囲
|
100-150V
|
100-200V |
|
製品サイズ(mm)
|
L50xW50xT17
|
L50xW50xT17 |
|
箱入り重量
|
0.35kg
|
0.37kg |
| MOS数量 | 2 | 2 |
|
バッテリータイプ
|
NCM/LFP/LTO
|
NCM/LFP/LTO |
|
連続電流
|
80A
|
80A |
| ピーク始動電流 | 100A | 100A |
|
静止動作電流
|
0.6-1.5mA
|
|
|
銅箔厚さ
|
3.0オンス
|
|
|
PCB材質 |
アルミプレート
|
|
| 動作原理 | 入力と出力はダイオードに相当します。出力電圧が入力より大きいことを検出し、すぐに出力をオフにします。検出値はミリボルトレベルで、応答速度は非常に高速です。 | |
|
アプリケーション
|
1. 太陽電池パネルの逆流防止（逆流防止）;
2. バッテリー充電の逆流防止（逆流防止）（逆流防止）; 3. DC-DC定電圧定電流モジュールの出力逆流防止 4. その他、逆流防止（逆流防止）が必要な場合 |
|
| 付属品 | 端子ラグ*3; IN+/OUT+端子ラグ：OTZ6-5、ネジM5 GND端子ラグ：OTZ2.5-3、ネジM3 |
|
|
動作温度
|
-40℃～+60℃
|
|
特記事項:
1. このバージョンは最新の最適化バージョンです。正極と負極を逆に接続してもモジュールが焼損することはありません。これにより、設置の安全性が向上します。
2. 理想ダイオードは、その名の通り、超低内部抵抗のダイオードです。通常のダイオードの導通電圧降下は0.6V以上です。理想ダイオードの導通電圧降下はほぼ無視できます。
3. アルミ基板PCBトレースの銅箔層とアルミベース層は、1000Vの耐電圧で絶縁されているため、破壊の問題を心配する必要はありません。熱伝導率はFR4ガラス繊維の20倍であり、大型ヒートシンクに直接取り付けることができます。
4. この理想ダイオードモジュールは整流回路では使用できません！
5. 防水ポッティングモジュールは、放熱効率が高く、連続電流による発熱が少ない、厚みのあるラジエーターを備えています。改造愛好家に最適です！
Q1. なぜ私たちを選んだのですか？
* 10年以上の強力な技術サポートにより、効率的なアフターサービスを提供できます。
* 製品はFCC、CE、ROHSなどの国際規格認証に合格しています。
* 工場価格を提供できます。ぜひ当社の工場と生産プロセスをご覧ください。
Q2. 製品範囲（タイプ）は何ですか？
*主に、電力バッテリー、エネルギー貯蔵バッテリー、消費者向けバッテリーの分野でバッテリー管理システムを行っています。
*主にLFP、Li-ino、LTOバッテリーに使用されます。
Q3: バッテリーの材質とタイプをどのように知ることができますか？
*バッテリー本体を見てください。バッテリーの公称電圧が3.2Vの場合、バッテリーはLiFePo4です。
*バッテリーの公称電圧が3.6Vまたは3.7Vの場合、バッテリーはLi-ionまたはLtoバッテリーです。
Q4. 最小注文要件はありますか？
カスタマイズできますか？サンプルとバッチのリードタイムは？
*最小注文数量は1個で、ODMカスタマイズが可能です。
*既存のサンプルの1〜3日間の納期、カスタマイズされたサンプルの3〜10日間の納期。
Q5: 使用できない場合はどうすればよいですか？
*通常製品には説明ビデオがあり、エンジニアによるオンラインビデオ通話ガイダンスもサポートできます。
Q6. お支払い条件は何ですか？
*電信送金と現金支払いが可能です。すべて交渉可能です。お支払い方法：visa、mastercard、T/T、PayPal、APPLE_PAY、GOOGLE_PAY、GC_REAL_TIME_BANK_TRANSFER、RMB
Q7. 品質をどのように保証しますか？
* 当社のすべての製品は、専門の研究所で100％テストされ、繰り返しエージングテストも行われています。
* FCC、CE、ROHSなどの国際規格認証を取得しています。
* 3年間のアフターサービス保証を提供します。3年以内に交換用の無料スペアユニットを提供します。
Q8. バッテリーに適したBMSを選択するにはどうすればよいですか？
*バッテリーに適合する電圧と電流に応じて、カスタマーサービスにご相談ください。最適なバッテリー管理システムを装備して提供します。
Q9. どのように連絡すればよいですか？
*24時間年中無休のオンラインサービスを提供しています。オンラインでメッセージを残してください。
*メール、WhatsApp、WeChatなど（以下参照）でもご連絡いただけます。皆様と協力できることを大変嬉しく思います。
|
|
