| ブランド名: | Enerkey |
| モデル番号: | EK-BM3R8S200A |
| MOQ: | 30pieces |
| 価格: | $27.5-$33.5 |
| パッケージの詳細: | 頑丈な紙箱 + EVA 泡 |
| 支払条件: | L/C,D/A,D/P,T/T,ウェスタン・ユニオン,マネー・グラム |

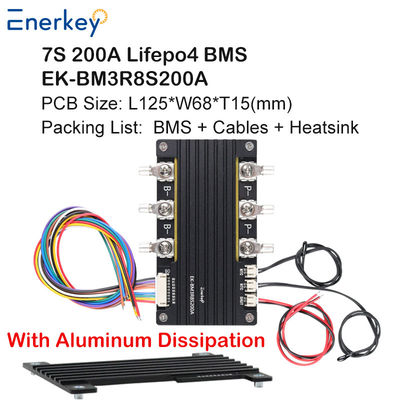

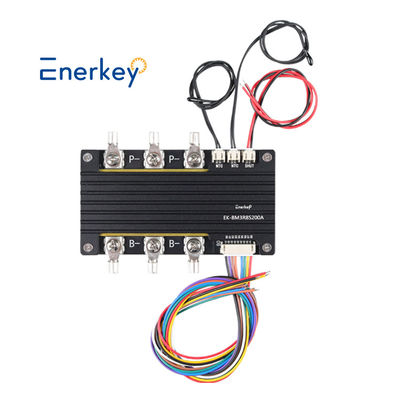

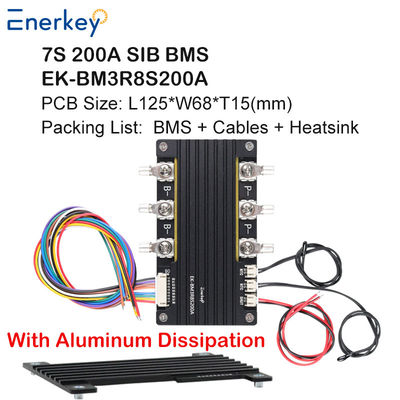

Enerkey 3.7V リチウムイオン Lifepo4 7S 24V 200A BMS 電動フォークリフト用のバランス温度測定装置の共同ポート
製品名
IP65防水BMS保護板 3S-8S 200A電源バッテリー専用 振動/腐食耐性
基本機能
厳しい環境への適応:アルミ合金殻+ポッティングプロセス,IP65防水性,防塵性,屋外エネルギー貯蔵,鉱山設備,その他のシナリオに適しています.
強力な反干渉設計:最大8kVのESD保護,TVSは電磁干渉が誤った動作を引き起こすのを防ぐために電波電流を吸収します.
幅広い温度範囲での動作: -20°C~75°C 安定した動作,内蔵された二重NTCセンサーリンク制御の充電と放電.
技術パラメータ
電流範囲: 10A~200A (常流/パルス放電モードに対応)
バランスモード:パッシブ バランス (80mA)
典型的な用途
AGVトランスポーターバッテリーパック (抗地震設計,頻繁な起動と停止に適応)
太陽光路灯のエネルギー貯蔵 (低電源待機 <3μA,バッテリー寿命延長)
電動モーターサイクルのパワーシステム (13S-20S拡張モデルに対応)
ハードウェア接続とセンサーの配置
複数のNTCの設置と位置付け:複数のNTCの温度センサー (マイナス温度係数温度計) を電池パックの重要な位置,例えばセル表面に設置する.殻の散熱面積温度モニタリングの完全なカバーを達成するために
インターフェースマッチング: 保護板が複数の温度検出インターフェース (TH1とTH2マークされたポートなど) をサポートしていることを確認します.各NTCは対応する端末に独立して接続する必要があります.抵抗範囲が保護板と互換性を確保する (通常は10kΩ @ 25°C).
| 商品の種類 | パラメータ | |||||||||
| 1 | パラメータ概要 | 製品モデル |
EK-BM3R8S200A |
|||||||
| 製品サイズ (mm) | L125*W68*T182 | |||||||||
| 製品重量 (kg) | 0.3 | |||||||||
| 製品素材 | FR-4 / 鉛のないスプレーティーン | |||||||||
| 適用されるバッテリータイプ | ライフポ4 | リチウムイオン | ほら | SIB | ||||||
| 適用可能なバッテリーストリング | 3S-8S | 3S-8S | 3S-8S | 3S-8S | ||||||
| 定数放出電流 | 200A | 200A | 200A | 200A | ||||||
| 始動電流のピーク | 600A | 600A | 600A | 600A | ||||||
| 商品の種類 | トリガー (時間) |
トリガー (時間) |
トリガー (時間) |
トリガー (時間) |
トリガー (時間) |
トリガー (時間) |
トリガー (時間) |
トリガー (時間) |
||
| 2 | 充電保護 | 超電圧保護電圧値 | 3.65V/1S | 3.50V/1S | 4.25V/1S | 4.05V/1S | 2.85V/1S | 2.75V/1S | 3.95V/1S | 3.80V/1S |
| バランスの取れた相差電圧値 | トリガー電圧差 30mV / トリガー時間 0.5S / バランス時間 10S サイクル | |||||||||
| バランス電圧値 | 3.45V | 3.70V | 2.50V | 3.10V | ||||||
| 超流値 | 200A/2S 回復するために充電器を切り離す | |||||||||
| 低温値 | 充電過熱保護 60°C/2S / 放出 55°C/2S | |||||||||
| 超温値 | 低温保護の充電 -5°C/2S / 放出 0°C/2S | |||||||||
| 3 | 放出保護 | 低電圧保護電圧値 | 2.30V/1S | 2.70V/1S | 2.75V/1S | 3.0V/1S | 1.70V/1S | 1.80V/1S | 1.50V/1S | 2.00V/1S |
| 1 超電流保護値 | 250A/2S 負荷を切断するか充電を起動する | |||||||||
| 2 超電流保護値 | 500A/0.5S,負荷を切断するか,充電を起動する | |||||||||
| 短路保護値 | 1000A/128uS,切断負荷または充電が有効 | |||||||||
| 低温値 | 放出超温保護 65°C/2S,放出60°C/2S | |||||||||
| 超温値 | 放出低温保護 -20°C/2S,放出 -10°C/2S | |||||||||
| 4 | ほか | 待機電流消費量 | 25uA | |||||||
| マザーボードのロック電圧 | / | |||||||||
ワイヤリングの注意事項:
1保護板を設置するには 電子技術に関する知識が必要です
2ワイヤリング時 first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first保護プレートを挿入します.
3バッテリー端末Bと保護板端末Bの間の接続は短く厚く,そうでなければ,保護ボードが事前に充電・放電され,故障する.
4太くて長いワイヤーはボードを燃やします.
Q1.なぜあなたを選んだのですか?
10年以上の強力な技術サポートで,効率的な販売後のサービスを提供することができます.
* 製品がFCC,CE,ROHS,その他の国際基準の認証を通過しました.
* 工場価格をあなたに提供することができます. 工場と生産プロセスを訪問してください.
Q2.あなたの製品ラインナップ (種類) は?
主に電池管理システムを製造し,電源電池,エネルギー貯蔵電池,消費電池を製造しています.
*主にLFP,Li-ino,LTO電池に使用される.
Q3: バッテリーがどんな素材とタイプなのかどうやってわかるの?
*バッテリーボディを見てください. バッテリーの正規電圧が3.2Vである場合は,バッテリーはLifPo4です.
*電池の正規電圧が3.6Vまたは3.7Vである場合,電池はリチウムイオンまたはLto電池です.
Q4. 注文の最低額はありますか?
パーソナライズできますか? サンプルとバッチのリードタイムは何ですか?
*私たちの最小注文量は1枚で,ODMカスタマイズも可能です.
* 1~3日の現有サンプル配送, 3~10日のカスタマイズされたサンプル配送.
Q5:もし使えなかったら?
*通常の製品には説明ビデオがあります.また,エンジニアからのオンラインビデオコールガイドもサポートできます.
Q6. 支払条件は?
*当社は送金と現金決済を受け付けます.すべて交渉可能です. 決済方法:ビザ,マスターカード,T/T,PayPal,APPLE_PAY,GOOGLE_PAY,GC_REAL_TIME_BANK_TRANSFER,人民元
Q7 品質をどのように保証しますか?
* すべての製品は,専門的な実験室で100%テストされ,また繰り返し老化テストを受けます.
* FCC,CE,ROHSなどの国際標準認証を取得しました.
3年後の保証サービス提供 3年以内に交換するための無料のスペアユニット
Q8. バッテリーに適したBMSをどのように選ぶか?
*電池に合う電圧と電流に応じて,お客様に相談してください.
Q9 どう連絡できますか?
*24時間オンラインサービスがあります. オンラインでメッセージを残してください.
*メール,WhatsApp,WeChatなどでご連絡ください.
|
|
