| ブランド名: | Enerkey |
| モデル番号: | EK-BM3R8S200A |
| MOQ: | 5pieces |
| 価格: | $29.5-$35.5 |
| パッケージの詳細: | 頑丈な紙箱 + EVA 泡 |
| 支払条件: | L/C,D/A,D/P,T/T,ウェスタン・ユニオン,マネー・グラム |

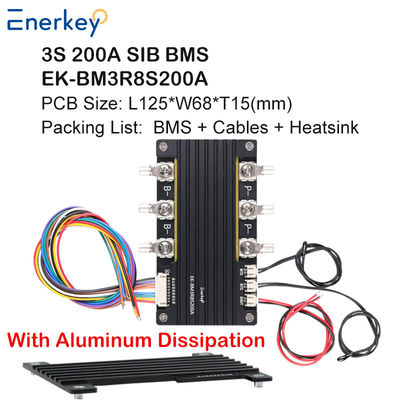

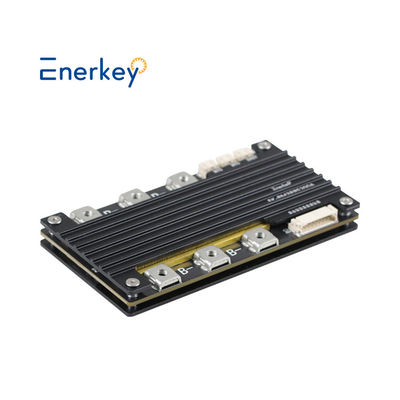

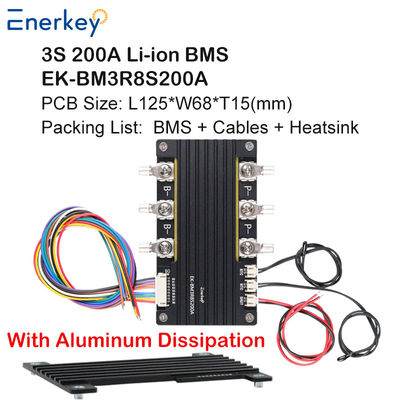

Enerkey ハードウェア BMS 3S 100A 120A 150A 200A NTCとバランス付きのリチウムイオン/LiFePO4/Lto/SIB電池PCBボード
製品名
3S-8S 200A 高電流リチウム電池保護板 (BMS) 知的バランス 産業用レベルの保護
基本機能
幅広い弦互換性: 3S から 8S リチウム電池パック (名目電圧 11.1V-29.6V) をサポートし,リチウム鉄リン酸塩 (LiFePO4),三次リチウム (Li-ion),リチウムチタン酸 (LTO)塩素イオン電池 (SIB)
200A連続放電能力:ピーク電流は600Aに達し,電気自動車やエネルギー貯蔵装置などの高電力要件を満たします.
七重の安全保護:過剰充電 (±4.25Vの精度),過剰放電 (±2.5Vの精度),過剰電流,短回路,温度 (二重NTC監視) など,多次元保護
ダイナミックバランス技術:受動バランス (±80mA) は,細胞の違いを軽減し,全体的な寿命を延長します.
適用可能なシナリオ
バッテリー交換キャビネット バッテリーパック (適応型構成の3-8文字列をサポート)
屋外エネルギー貯蔵システム (IP65防水ホッズオプション)
工業機器 (AGVロボット,医療機器)
貯蔵・輸送モード 睡眠
輸送中に偶然の放電を防止するために,低電源待機状態 (<3μA) に自動的に入れます3.
TVS オーバージェス防護設計
統合された臨時電圧抑制器 (TVS) は8kVの電流を吸収し,電圧急上昇ショックに耐える.
| 商品の種類 | パラメータ | |||||||||
| 1 | パラメータ概要 | 製品モデル |
EK-BM3R8S200A |
|||||||
| 製品サイズ (mm) | L125*W68*T182 | |||||||||
| 製品重量 (kg) | 0.3 | |||||||||
| 製品素材 | FR-4 / 鉛のないスプレーティーン | |||||||||
| 適用されるバッテリータイプ | ライフポ4 | リチウムイオン | ほら | SIB | ||||||
| 適用可能なバッテリーストリング | 3S-8S | 3S-8S | 3S-8S | 3S-8S | ||||||
| 定数放出電流 | 200A | 200A | 200A | 200A | ||||||
| 始動電流のピーク | 600A | 600A | 600A | 600A | ||||||
| 商品の種類 | トリガー (時間) |
トリガー (時間) |
トリガー (時間) |
トリガー (時間) |
トリガー (時間) |
トリガー (時間) |
トリガー (時間) |
トリガー (時間) |
||
| 2 | 充電保護 | 超電圧保護電圧値 | 3.65V/1S | 3.50V/1S | 4.25V/1S | 4.05V/1S | 2.85V/1S | 2.75V/1S | 3.95V/1S | 3.80V/1S |
| バランスの取れた相差電圧値 | トリガー電圧差 30mV / トリガー時間 0.5S / バランス時間 10S サイクル | |||||||||
| バランス電圧値 | 3.45V | 3.70V | 2.50V | 3.10V | ||||||
| 超流値 | 200A/2S 回復するために充電器を切り離す | |||||||||
| 低温値 | 充電過熱保護 60°C/2S / 放出 55°C/2S | |||||||||
| 超温値 | 低温保護の充電 -5°C/2S / 放出 0°C/2S | |||||||||
| 3 | 放出保護 | 低電圧保護電圧値 | 2.30V/1S | 2.70V/1S | 2.75V/1S | 3.0V/1S | 1.70V/1S | 1.80V/1S | 1.50V/1S | 2.00V/1S |
| 1 超電流保護値 | 250A/2S 負荷を切断するか充電を起動する | |||||||||
| 2 超電流保護値 | 500A/0.5S,負荷を切断するか,充電を起動する | |||||||||
| 短路保護値 | 1000A/128uS,切断負荷または充電が有効 | |||||||||
| 低温値 | 放出超温保護 65°C/2S,放出60°C/2S | |||||||||
| 超温値 | 放出低温保護 -20°C/2S,放出 -10°C/2S | |||||||||
| 4 | ほか | 待機電流消費量 | 25uA | |||||||
| マザーボードのロック電圧 | / | |||||||||
ワイヤリングの注意事項:
1保護板を設置するには 電子技術に関する知識が必要です
2ワイヤリング時 first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first保護プレートを挿入します.
3バッテリー端末Bと保護板端末Bの間の接続は短く厚く,そうでなければ,保護ボードが事前に充電・放電され,故障する.
4太くて長いワイヤーはボードを燃やします.
Q1.なぜあなたを選んだのですか?
10年以上の強力な技術サポートで,効率的な販売後のサービスを提供することができます.
* 製品がFCC,CE,ROHS,その他の国際基準の認証を通過しました.
* 工場価格をあなたに提供することができます. 工場と生産プロセスを訪問してください.
Q2.あなたの製品ラインナップ (種類) は?
主に電池管理システムを製造し,電源電池,エネルギー貯蔵電池,消費電池を製造しています.
*主にLFP,Li-ino,LTO電池に使用される.
Q3: バッテリーがどんな素材とタイプなのかどうやってわかるの?
*バッテリーボディを見てください. バッテリーの正規電圧が3.2Vである場合は,バッテリーはLifPo4です.
*電池の正規電圧が3.6Vまたは3.7Vである場合,電池はリチウムイオンまたはLto電池です.
Q4. 注文の最低額はありますか?
パーソナライズできますか? サンプルとバッチのリードタイムは何ですか?
*私たちの最小注文量は1枚で,ODMカスタマイズも可能です.
* 1~3日の現有サンプル配送, 3~10日のカスタマイズされたサンプル配送.
Q5:もし使えなかったら?
*通常の製品には説明ビデオがあります.また,エンジニアからのオンラインビデオコールガイドもサポートできます.
Q6. 支払条件は?
*当社は送金と現金決済を受け付けます.すべて交渉可能です. 決済方法:ビザ,マスターカード,T/T,PayPal,APPLE_PAY,GOOGLE_PAY,GC_REAL_TIME_BANK_TRANSFER,人民元
Q7 品質をどのように保証しますか?
* すべての製品は,専門的な実験室で100%テストされ,また繰り返し老化テストを受けます.
* FCC,CE,ROHSなどの国際標準認証を取得しました.
3年後の保証サービス提供 3年以内に交換するための無料のスペアユニット
Q8. バッテリーに適したBMSをどのように選ぶか?
*電池に合う電圧と電流に応じて,お客様に相談してください.
Q9 どう連絡できますか?
*24時間オンラインサービスがあります. オンラインでメッセージを残してください.
*メール,WhatsApp,WeChatなどでご連絡ください.
|
|
