| ブランド名: | Enerkey |
| モデル番号: | EK-BM3R8S120A |
| MOQ: | 50pieces |
| 価格: | $15.5-$26.5 |
| パッケージの詳細: | 頑丈な紙箱 + EVA 泡 |
| 支払条件: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

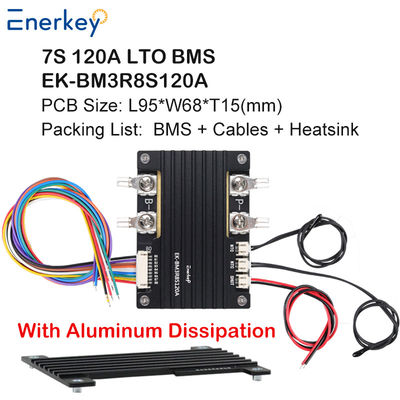

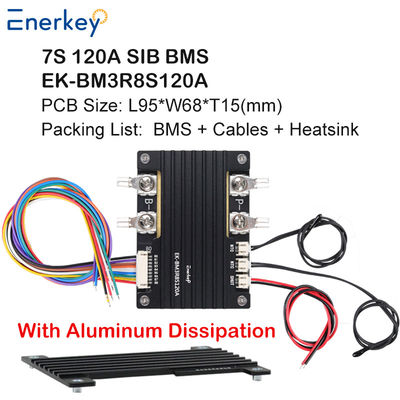

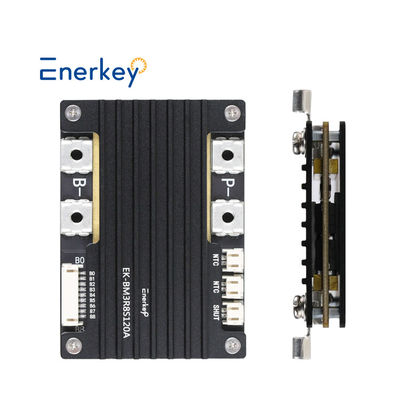

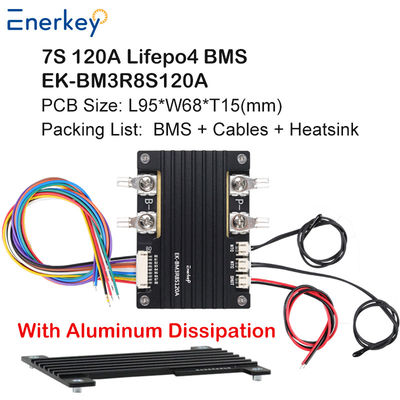

Enerkey 7S 120A BMS 300A ピークヒング電流 BMS リチウムイオン/Lto/SIB/Lifepo4 BMS 屋外電源
[多弦互換性] 120A 高電流リチウム電池保護板
3S/4S/5S/6S/7S/8S 普遍的な過剰充電/過剰放電/短回路/過熱完全保護
特徴
複数の弦のインテリジェント適応: 3S-8S バッテリーパックは1つの鍵で互換性があり,繰り返し購入する必要はありません.コストを節約します.
120A連続高電流:電動工具やエネルギー貯蔵システムなどの高電力の機器の安定した動作をサポートします.
オーバーチャージ,オーバー放電,オーバー電流,ショートサーキット,オーバー温度,バランス,逆接続の保護
ダイナミックバランス技術: ±25mV 電池電池の電圧差制御,バッテリーの寿命を20%以上延長
応用シナリオ
電動自動車/電動バイク: 高性能モーターの安定した電源供給と登山時の停止時間がないことを保証します.
屋外エネルギー貯蔵システム:太陽エネルギー貯蔵,RV電源安全管理と制御
産業機器: AGV 車やドローンバッテリーパックの長期保護
家電: 非常用電源,家電貯蔵電池の安全保護
設計上の利点
軍用MOSチューブ:インフィニオン/TIチップを使用し,130°Cの高温耐性,安定しボードの燃焼がない.
インテリジェントスリープ機能:待機電流 <10μA,イオン状態で自動省電
ミニマリストのワイヤリングデザイン: 黄金塗装インターフェイス 抗酸化,サポート XT90 / アンダーソン・ファースト・コネクタ
反干渉シェル: アルミ合金熱散 + 隔熱コーティング,複雑な電磁環境に適応
痛みを伴う点の使い方
バッテリーパックの異なるモデルの 不同性について心配ですか?
→ 3S-8S 適応性 保護板を交換する必要はありません 複数の用途のための1つのボード
"高電流下で 激しい熱発生?"
→ 双面式散熱シリコン + 温度保護 85°Cで自動的に出力を切る
バランス機能が悪ければ 電池が急激に減る?
→ 動的バランス技術,電圧差 <0.03V,バッテリーセルのサイクル寿命を延長します.
設置ガイド
3つのステップで迅速なインストール:
バッテリーパックの文字列の数を確認 (7Sは7本のワイヤを必要とします)
B- (総負極) と P- (出力負極) を接続する
各電池セル (B1-B8) の正極検出線を接続する
注:逆接続は厳禁です!最初の使用前に電圧を確認するためにマルチメーターを使用します.
保証 と サービス
1 年間の保証: 人為的でない損傷 (過剰な燃焼状態を含む) の場合,無料交換.
技術サポート: 配線図のカスタマイズとパラメータデバッグのリモートガイドを提供します.
アクセサリーセット:オプションのシリコンワイヤ,熱縮小管,同型の隔熱ガスケット.
| 商品の種類 | パラメータ | |||||||||
| 1 | パラメータ概要 | 製品モデル | EK-BM3R8S120A | |||||||
| 製品サイズ (mm) | L95*W68*T15 | |||||||||
| 製品重量 (kg) | 0.25 | |||||||||
| 製品素材 | FR-4 / 鉛のないスプレーティーン | |||||||||
| 適用されるバッテリータイプ | ライフポ4 | リチウムイオン | ほら | SIB | ||||||
| 適用可能なバッテリーストリング | 3S-8S | 3S-8S | 3S-8S | 3S-8S | ||||||
| 定数放出電流 | 120A | 120A | 120A | 120A | ||||||
| 始動電流のピーク | 300A | 300A | 300A | 300A | ||||||
| 商品の種類 | トリガー (時間) |
トリガー (時間) |
トリガー (時間) |
トリガー (時間) |
トリガー (時間) |
トリガー (時間) |
トリガー (時間) |
トリガー (時間) |
||
| 2 | 充電保護 | 超電圧保護電圧値 | 3.65V/1S | 3.50V/1S | 4.25V/1S | 4.05V/1S | 2.85V/1S | 2.75V/1S | 3.95V/1S | 3.80V/1S |
| バランスの取れた相差電圧値 | トリガー電圧差 30mV / トリガー時間 0.5S / バランス時間 10S サイクル | |||||||||
| バランス電圧値 | 3.45V | 3.70V | 2.50V | 3.10V | ||||||
| 超流値 | 120A/2S 回復するために充電器を切り離す | |||||||||
| 低温値 | 充電過熱保護 60°C/2S / 放出 55°C/2S | |||||||||
| 超温値 | 低温保護の充電 -5°C/2S / 放出 0°C/2S | |||||||||
| 3 | 放出保護 | 低電圧保護電圧値 | 2.30V/1S | 2.70V/1S | 2.75V/1S | 3.0V/1S | 1.70V/1S | 1.80V/1S | 1.50V/1S | 2.00V/1S |
| 1 超電流保護値 | 150A/2S,負荷を切断するか,充電を起動する | |||||||||
| 2 超電流保護値 | 250A/0.5S 負荷を切断するか充電を起動する | |||||||||
| 短路保護値 | 500A/128uS,切断負荷または充電が有効 | |||||||||
| 低温値 | 放出超温保護 65°C/2S,放出60°C/2S | |||||||||
| 超温値 | 放出低温保護 -20°C/2S,放出 -10°C/2S | |||||||||
| 4 | ほか | 待機電流消費量 | 25uA | |||||||
| マザーボードのロック電圧 | / | |||||||||
ワイヤリングの注意事項:
1保護板を設置するには 電子技術に関する知識が必要です
2ワイヤリング時 first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first保護プレートを挿入します.
3バッテリー端末Bと保護板端末Bの間の接続は短く厚く,そうでなければ,保護ボードが事前に充電・放電され,故障する.
4太くて長いワイヤーはボードを燃やします.
Q1.なぜあなたを選んだのですか?
10年以上の強力な技術サポートで,効率的な販売後のサービスを提供することができます.
* 製品がFCC,CE,ROHS,その他の国際基準の認証を通過しました.
* 工場価格をあなたに提供することができます. 工場と生産プロセスを訪問してください.
Q2.あなたの製品ラインナップ (種類) は?
主に電池管理システムを製造し,電源電池,エネルギー貯蔵電池,消費電池を製造しています.
*主にLFP,Li-ino,LTO電池に使用される.
Q3: バッテリーがどんな素材とタイプなのかどうやってわかるの?
*バッテリーボディを見てください. バッテリーの正規電圧が3.2Vである場合は,バッテリーはLifPo4です.
*電池の正規電圧が3.6Vまたは3.7Vである場合,電池はリチウムイオンまたはLto電池です.
Q4. 注文の最低額はありますか?
パーソナライズできますか? サンプルとバッチのリードタイムは何ですか?
*私たちの最小注文量は1枚で,ODMカスタマイズも可能です.
* 1~3日の現有サンプル配送, 3~10日のカスタマイズされたサンプル配送.
Q5:もし使えなかったら?
*通常の製品には説明ビデオがあります.また,エンジニアからのオンラインビデオコールガイドもサポートできます.
Q6. 支払条件は?
*当社は送金と現金決済を受け付けます.すべて交渉可能です. 決済方法:ビザ,マスターカード,T/T,PayPal,APPLE_PAY,GOOGLE_PAY,GC_REAL_TIME_BANK_TRANSFER,人民元
Q7 品質をどのように保証しますか?
* すべての製品は,専門的な実験室で100%テストされ,また繰り返し老化テストを受けます.
* FCC,CE,ROHSなどの国際標準認証を取得しました.
3年後の保証サービス提供 3年以内に交換するための無料のスペアユニット
Q8. バッテリーに適したBMSをどのように選ぶか?
*電池に合う電圧と電流に応じて,お客様に相談してください.
Q9 どう連絡できますか?
*24時間オンラインサービスがあります. オンラインでメッセージを残してください.
*メール,WhatsApp,WeChatなどでご連絡ください.
|
|
