| ブランド名: | Enerkey |
| モデル番号: | EK-BM3R8S120A |
| MOQ: | 30pieces |
| 価格: | $17.5-$20.5 |
| パッケージの詳細: | Strong paper box +EVA Foam |
| 支払条件: | L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム |

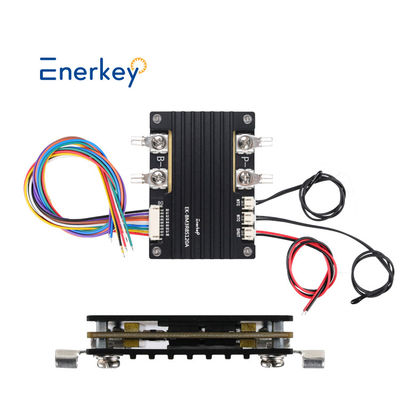

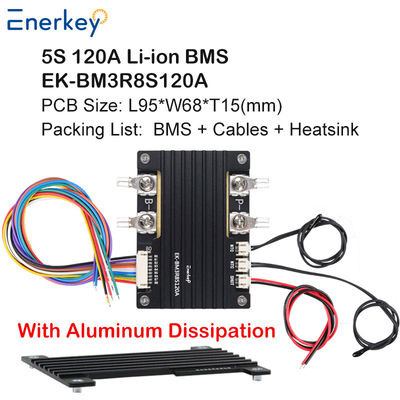

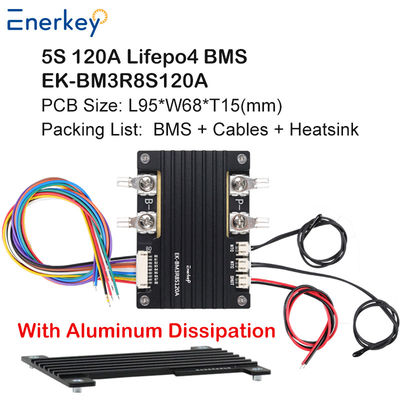

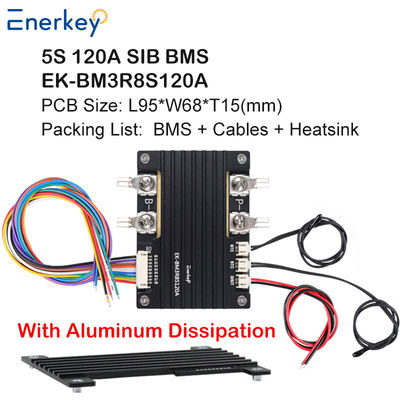

Enerkey BMS 5S 120A 外部エネルギー貯蔵用のバランス付き,軍事グレードのMOSリチウム電池保護板
電気パラメータ
1ストレージ範囲
適用可能なバッテリーパック:3S (リチウム12.6V) から8S (FeLi33.6V)
過剰充電防止の限界値:単電池4.25V±0.05V (リチウム) /3.65V±0.05V (FeLi)
過剰放出防止の限界値:単電池2.45V±0.1V (リチウム) /2.0V±0.1V (FeLi)
2現在の業績
連続放出電流:120A (安定運転)
ピーク電流: 300A (5秒間のパルス放電に対応)
短路保護応答時間: ≤10ms (自己回復には充電トリガーが必要です)
3温度監視
NTCセンサー内蔵,モニタリング範囲: -20°C~85°C (精度 ±1°C)
高温保護の限界: 70°C±5°C (プログラム可能な調整)
保護メカニズム
1基本的な保護機能
過充電/過放電保護,過電源保護,短回路保護,温度保護
バランス機能:パッシブ バランス, バランス電流80mA-150mA (電圧差の修復)
2拡張された保護
鉛酸電池をリチウム電池システムに変更するサポート (電圧パラメータをマッチする必要があります)
Bluetooth通信モジュール (カスタマイズ可能):電圧,温度,電流データのリアルタイム表示
構造設計
1ハードウェアの配置
シェル材料:全アルミ合金型鋳造プロセス,表面アンオード化処理 (防腐)
熱消散溶液:内部熱伝導性シリコン + 外部散熱器 (自然コンベクション/空気冷却をサポート)
2物理的仕様
寸法: 95×68×15mm (コンパクトパッケージ)
重さ: ≤2000g (殻と熱消耗部品を含む)
互換性及び適用
1適用されるバッテリータイプ
三次性リチウム電池 (3.6-4.2V/セル),リチウム鉄リン酸電池 (3.2V/セル),リチウムチタン酸電池 (2.3V/セル),ナトリウムイオン電池 (2.3V/セル)
2典型的なシナリオ
工業機器: AGV ロボット,電気フォークリフト バッテリーパック
エネルギー貯蔵システム:屋外電源,太陽光発電の貯蔵装置
車両改造:鉛酸電池をリチウム電池パックに置き換える (電気自動車,RVなど)
認証と保証
• 認証基準:RoHS,CE (輸出要件を満たす)
• 保証期間: 18 ヶ月 (人間によるもの以外の損傷)
梱包リスト
保護板の体 × 1
ケーブル × 1
| 商品の種類 | パラメータ | |||||||||
| 1 | パラメータ概要 | 製品モデル | EK-BM3R8S120A | |||||||
| 製品サイズ (mm) | L95*W68*T15 | |||||||||
| 製品重量 (kg) | 0.25 | |||||||||
| 製品素材 | FR-4 / 鉛のないスプレーティーン | |||||||||
| 適用されるバッテリータイプ | ライフポ4 | リチウムイオン | ほら | SIB | ||||||
| 適用可能なバッテリーストリング | 3S-8S | 3S-8S | 3S-8S | 3S-8S | ||||||
| 定数放出電流 | 120A | 120A | 120A | 120A | ||||||
| 始動電流のピーク | 300A | 300A | 300A | 300A | ||||||
| 商品の種類 | トリガー (時間) |
トリガー (時間) |
トリガー (時間) |
トリガー (時間) |
トリガー (時間) |
トリガー (時間) |
トリガー (時間) |
トリガー (時間) |
||
| 2 | 充電保護 | 超電圧保護電圧値 | 3.65V/1S | 3.50V/1S | 4.25V/1S | 4.05V/1S | 2.85V/1S | 2.75V/1S | 3.95V/1S | 3.80V/1S |
| バランスの取れた相差電圧値 | トリガー電圧差 30mV / トリガー時間 0.5S / バランス時間 10S サイクル | |||||||||
| バランス電圧値 | 3.45V | 3.70V | 2.50V | 3.10V | ||||||
| 超流値 | 120A/2S 回復するために充電器を切り離す | |||||||||
| 低温値 | 充電過熱保護 60°C/2S / 放出 55°C/2S | |||||||||
| 超温値 | 低温保護の充電 -5°C/2S / 放出 0°C/2S | |||||||||
| 3 | 放出保護 | 低電圧保護電圧値 | 2.30V/1S | 2.70V/1S | 2.75V/1S | 3.0V/1S | 1.70V/1S | 1.80V/1S | 1.50V/1S | 2.00V/1S |
| 1 超電流保護値 | 150A/2S,負荷を切断するか,充電を起動する | |||||||||
| 2 超電流保護値 | 250A/0.5S 負荷を切断するか充電を起動する | |||||||||
| 短路保護値 | 500A/128uS,切断負荷または充電が有効 | |||||||||
| 低温値 | 放出超温保護 65°C/2S,放出60°C/2S | |||||||||
| 超温値 | 放出低温保護 -20°C/2S,放出 -10°C/2S | |||||||||
| 4 | ほか | 待機電流消費量 | 25uA | |||||||
| マザーボードのロック電圧 | / | |||||||||
ワイヤリングの注意事項:
1保護板を設置するには 電子技術に関する知識が必要です
2ワイヤリング時 first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first保護プレートを挿入します.
3バッテリー端末Bと保護板端末Bの間の接続は短く厚く,そうでなければ,保護ボードが事前に充電・放電され,故障する.
4太くて長いワイヤーはボードを燃やします.
Q1.なぜあなたを選んだのですか?
10年以上の強力な技術サポートで,効率的な販売後のサービスを提供することができます.
* 製品がFCC,CE,ROHS,その他の国際基準の認証を通過しました.
* 工場価格をあなたに提供することができます. 工場と生産プロセスを訪問してください.
Q2.あなたの製品ラインナップ (種類) は?
主に電池管理システムを製造し,電源電池,エネルギー貯蔵電池,消費電池を製造しています.
*主にLFP,Li-ino,LTO電池に使用される.
Q3: バッテリーがどんな素材とタイプなのかどうやってわかるの?
*バッテリーボディを見てください. バッテリーの正規電圧が3.2Vである場合は,バッテリーはLifPo4です.
*電池の正規電圧が3.6Vまたは3.7Vである場合,電池はリチウムイオンまたはLto電池です.
Q4. 注文の最低額はありますか?
パーソナライズできますか? サンプルとバッチのリードタイムは何ですか?
*私たちの最小注文量は1枚で,ODMカスタマイズも可能です.
* 1~3日の現有サンプル配送, 3~10日のカスタマイズされたサンプル配送.
Q5:もし使えなかったら?
*通常の製品には説明ビデオがあります.また,エンジニアからのオンラインビデオコールガイドもサポートできます.
Q6. 支払条件は?
*当社は送金と現金決済を受け付けます.すべて交渉可能です. 決済方法:ビザ,マスターカード,T/T,PayPal,APPLE_PAY,GOOGLE_PAY,GC_REAL_TIME_BANK_TRANSFER,人民元
Q7 品質をどのように保証しますか?
* すべての製品は,専門的な実験室で100%テストされ,また繰り返し老化テストを受けます.
* FCC,CE,ROHSなどの国際標準認証を取得しました.
3年後の保証サービス提供 3年以内に交換するための無料のスペアユニット
Q8. バッテリーに適したBMSをどのように選ぶか?
*電池に合う電圧と電流に応じて,お客様に相談してください.
Q9 どう連絡できますか?
*24時間オンラインサービスがあります. オンラインでメッセージを残してください.
*メール,WhatsApp,WeChatなどでご連絡ください.
|
|
