| ブランド名: | Enerkey |
| モデル番号: | EK-BM3R8S120A |
| MOQ: | 20pieces |
| 価格: | $18.5-$21.5 |
| パッケージの詳細: | Strong paper box +EVA Foam |
| 支払条件: | L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム |

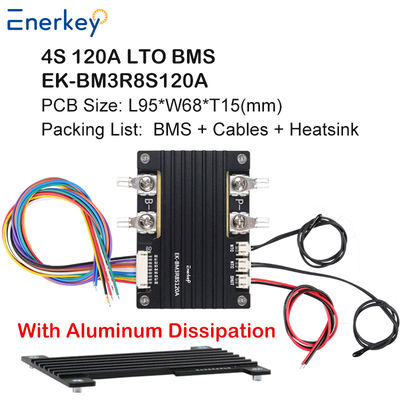

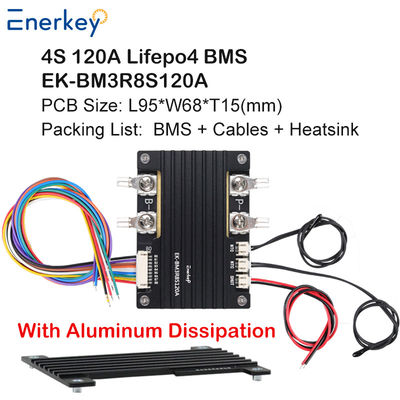

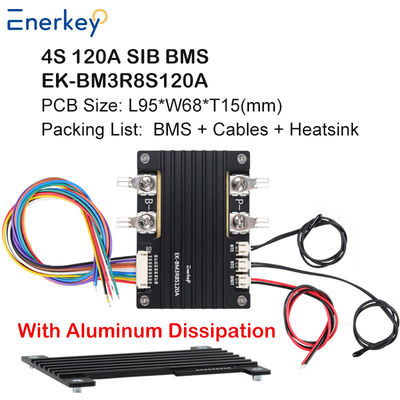

Enerkey 120A 連続放電 4S BMS 太陽光路灯用のリチウム電池保護板
基本パラメータ
1バッテリー設定
3S-8S リチウム電池パックに対応 (リチウム/リチウム鉄リン酸塩/リチウムチタナート互換性)
2現在の業績
連続放出電流:120A (安定運転)
ピーク電流: 300A (短時間パルス動作状態のサポート)
3ストレージ範囲
12V~33.6Vシステムに適応 (3S三次リチウムから8S鉄リチウムへの完全なカバー)
4温度監視
NTCセンサー内蔵,バッテリーパックの温度をリアルタイムでモニタリングする (精度 ±1°C)
機能的特徴
1バランス管理
パシブバランス技術,バランス電流80mA-150mA (電池セル電圧差の修復をサポート)
2複数の保護メカニズム
過充電/過放電保護,過電保護,短回路保護,温度保護 (限界プログラム可能)
3. 熱消耗設計
アルミ合金殻 + 内部の熱伝導性シリコン, -20°C~85°Cの広い温度環境での動作をサポート
4拡張インターフェース
Type-C通信拡張をサポートする (オプションのBluetooth/RS485モジュールのリモートモニタリング)

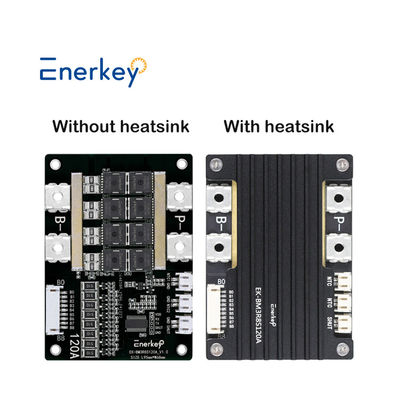

構造設計
1殻材料
全アルミ合金型 鋳型殻,表面がアノイド化 (耐腐蝕,耐磨)
2. 熱消耗の最適化
内部に統合された熱シンク,空気冷却/自然コンベクションの二重熱消散溶液 (長時間フルロード操作をサポートする)
3軽量デザイン
サイズ95×68×15mm,重量≤2000g (コンパクトなパッケージ,複数シナリオのインストールに適しています)
応用シナリオ
• 乗車内エネルギー貯蔵システム: リチウム電池パックの管理をサポートする RV/電気自動車
産業用機器: AGV ロボット,ドローン 電池モジュール対応
屋外電源:携帯型エネルギー貯蔵装置,太陽光発電の貯蔵システム
認証と保証
• RoHS/CE 認証基準に準拠し,12ヶ月保証 (カスタマイズされたテストレポートをサポート)
価格と利用可能性
• 標準版: 3S-8S 一般型,散装購入単位価格は150元 (≥500本) から
• カスタマイズされたバージョン:ピーク電流を300Aにアップグレードするサポート,セルパラメータのカスタマイズが必要です
注:一部の機能 (RS458,RS232,CAN通信など) は購入時に明確に指定する必要があります.
| 商品の種類 | パラメータ | |||||||||
| 1 | パラメータ概要 | 製品モデル | EK-BM3R8S120A | |||||||
| 製品サイズ (mm) | L95*W68*T15 | |||||||||
| 製品重量 (kg) | 0.25 | |||||||||
| 製品素材 | FR-4 / 鉛のないスプレーティーン | |||||||||
| 適用されるバッテリータイプ | ライフポ4 | リチウムイオン | ほら | SIB | ||||||
| 適用可能なバッテリーストリング | 3S-8S | 3S-8S | 3S-8S | 3S-8S | ||||||
| 定数放出電流 | 120A | 120A | 120A | 120A | ||||||
| 始動電流のピーク | 300A | 300A | 300A | 300A | ||||||
| 商品の種類 | トリガー (時間) |
トリガー (時間) |
トリガー (時間) |
トリガー (時間) |
トリガー (時間) |
トリガー (時間) |
トリガー (時間) |
トリガー (時間) |
||
| 2 | 充電保護 | 超電圧保護電圧値 | 3.65V/1S | 3.50V/1S | 4.25V/1S | 4.05V/1S | 2.85V/1S | 2.75V/1S | 3.95V/1S | 3.80V/1S |
| バランスの取れた相差電圧値 | トリガー電圧差 30mV / トリガー時間 0.5S / バランス時間 10S サイクル | |||||||||
| バランス電圧値 | 3.45V | 3.70V | 2.50V | 3.10V | ||||||
| 超流値 | 120A/2S 回復するために充電器を切り離す | |||||||||
| 低温値 | 充電過熱保護 60°C/2S / 放出 55°C/2S | |||||||||
| 超温値 | 低温保護の充電 -5°C/2S / 放出 0°C/2S | |||||||||
| 3 | 放出保護 | 低電圧保護電圧値 | 2.30V/1S | 2.70V/1S | 2.75V/1S | 3.0V/1S | 1.70V/1S | 1.80V/1S | 1.50V/1S | 2.00V/1S |
| 1 超電流保護値 | 150A/2S,負荷を切断するか,充電を起動する | |||||||||
| 2 超電流保護値 | 250A/0.5S 負荷を切断するか充電を起動する | |||||||||
| 短路保護値 | 500A/128uS,切断負荷または充電が有効 | |||||||||
| 低温値 | 放出超温保護 65°C/2S,放出60°C/2S | |||||||||
| 超温値 | 放出低温保護 -20°C/2S,放出 -10°C/2S | |||||||||
| 4 | ほか | 待機電流消費量 | 25uA | |||||||
| マザーボードのロック電圧 | / | |||||||||
ワイヤリングの注意事項:
1保護板を設置するには 電子技術に関する知識が必要です
2ワイヤリング時 first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first保護プレートを挿入します.
3バッテリー端末Bと保護板端末Bの間の接続は短く厚く,そうでなければ,保護ボードが事前に充電・放電され,故障する.
4太くて長いワイヤーはボードを燃やします.
Q1.なぜあなたを選んだのですか?
10年以上の強力な技術サポートで,効率的な販売後のサービスを提供することができます.
* 製品がFCC,CE,ROHS,その他の国際基準の認証を通過しました.
* 工場価格をあなたに提供することができます. 工場と生産プロセスを訪問してください.
Q2.あなたの製品ラインナップ (種類) は?
主に電池管理システムを製造し,電源電池,エネルギー貯蔵電池,消費電池を製造しています.
*主にLFP,Li-ino,LTO電池に使用される.
Q3: バッテリーがどんな素材とタイプなのかどうやってわかるの?
*バッテリーボディを見てください. バッテリーの正規電圧が3.2Vである場合は,バッテリーはLifPo4です.
*電池の正規電圧が3.6Vまたは3.7Vである場合,電池はリチウムイオンまたはLto電池です.
Q4. 注文の最低額はありますか?
パーソナライズできますか? サンプルとバッチのリードタイムは何ですか?
*私たちの最小注文量は1枚で,ODMカスタマイズも可能です.
* 1~3日の現有サンプル配送, 3~10日のカスタマイズされたサンプル配送.
Q5:もし使えなかったら?
*通常の製品には説明ビデオがあります.また,エンジニアからのオンラインビデオコールガイドもサポートできます.
Q6. 支払条件は?
*当社は送金と現金決済を受け付けます.すべて交渉可能です. 決済方法:ビザ,マスターカード,T/T,PayPal,APPLE_PAY,GOOGLE_PAY,GC_REAL_TIME_BANK_TRANSFER,人民元
Q7 品質をどのように保証しますか?
* すべての製品は,専門的な実験室で100%テストされ,また繰り返し老化テストを受けます.
* FCC,CE,ROHSなどの国際標準認証を取得しました.
3年後の保証サービス提供 3年以内に交換するための無料のスペアユニット
Q8. バッテリーに適したBMSをどのように選ぶか?
*電池に合う電圧と電流に応じて,お客様に相談してください.
Q9 どう連絡できますか?
*24時間オンラインサービスがあります. オンラインでメッセージを残してください.
*メール,WhatsApp,WeChatなどでご連絡ください.
|
|
