| ブランド名: | Enerkey |
| モデル番号: | EK-BM5R7S200A |
| MOQ: | 5pieces |
| 価格: | $52.5-$59.5 |
| パッケージの詳細: | 頑丈な紙箱 + EVA 泡 |
| 支払条件: | L/C,D/A,D/P,T/T,ウェスタン・ユニオン,マネー・グラム |

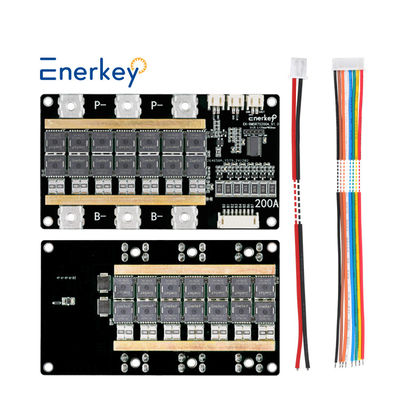

Enerkey 5s 6s 7s 200A 24V 25.2V リチウムイオン/ライフポ4/Lto/SIB バッテリーパックのための高電力 BMS PCBA
リチウム電池保護板の基本機能:
I. 主な技術パラメータ:
1超充電保護電圧 (相手側または顧客の要求によって使用されたバッテリー材料によって)
2オーバーチャージ時の実際の電池電圧 (相手側または顧客の要求によって使用された電池材料によって異なります)
3. オーバーストレート保護電圧 (顧客の要求に応じて,お客様が要求がない場合は,会社の標準を使用)
4過剰放電保護電圧 (顧客の要求に応じてチップソリューションを選択)
5オーバーデスクレイジ 復元電圧
6. 普通の動作中の自己消費量
7待機状態の自給電流 (静的稼働電流)
8短回路保護時間
9単細胞の電圧過充電
10単電池の過剰放電電電圧
第二に,バッテリー保護板に使用される主な部品とプロセス
板:PCB板,ファイバーグラスボード,携帯電話タブレットコンピュータデジタルなど,ソフト回路材料を使用します.ソフトボード材料は高価で,一般的に一定の量が必要です.このプロセスは浸し金,金塗り,ニッケル塗り,チンの噴霧,浸しチンの加工は,浸し金板の加工が最も複雑でコストが少し高い.色は一般的には板の厚さは一般的に: 0.4mm, 0.6mm, 0.8mm, 1mm, 1.2mm.
| 商品の種類 | パラメータ | |||||||||
| 1 | パラメータ概要 | 製品モデル | EK-BM5R7S200A | |||||||
| 製品サイズ (mm) | L120*W68*T15 | |||||||||
| 製品重量 (kg) | 0.12 | |||||||||
| 製品素材 | FR-4 / 鉛のないスプレーティーン | |||||||||
| 適用されるバッテリータイプ | ライフポ4 | リチウムイオン | ほら | SIB | ||||||
| 適用可能なバッテリーストリング | 5S / 6S / 7S | 5S / 6S / 7S | 5S / 6S / 7S | 5S / 6S / 7S | ||||||
| 定数放出電流 | 200A | 200A | 200A | 200A | ||||||
| 始動電流のピーク | 600A | 600A | 600A | 600A | ||||||
| 商品の種類 | トリガー (時間) |
トリガー (時間) |
トリガー (時間) |
トリガー (時間) |
トリガー (時間) |
トリガー (時間) |
トリガー (時間) |
トリガー (時間) |
||
| 2 | 充電保護 | 超電圧保護電圧値 | 3.65V/1S | 3.50V/1S | 4.25V/1S | 4.05V/1S | 2.85V/1S | 2.75V/1S | 3.95V/1S | 3.80V/1S |
| バランスの取れた相差電圧値 | トリガー電圧差 30mV / トリガー時間 0.5S / バランス時間 10S サイクル | |||||||||
| バランス電圧値 | 3.45V | 3.70V | 2.50V | 3.10V | ||||||
| 超流値 | 200A/2S 回復するために充電器を切り離す | |||||||||
| 低温値 | 充電過熱保護 60°C/2S / 放出 55°C/2S | |||||||||
| 超温値 | 低温保護の充電 -5°C/2S / 放出 0°C/2S | |||||||||
| 3 | 放出保護 | 低電圧保護電圧値 | 2.30V/1S | 2.70V/1S | 2.75V/1S | 3.0V/1S | 1.70V/1S | 1.80V/1S | 1.50V/1S | 2.00V/1S |
| 1 超電流保護値 | 250A/2S 負荷を切断するか充電を起動する | |||||||||
| 2 超電流保護値 | 500A/0.5S,負荷を切断するか,充電を起動する | |||||||||
| 短路保護値 | 1000A/128uS,切断負荷または充電が有効 | |||||||||
| 低温値 | 放出超温保護 65°C/2S,放出60°C/2S | |||||||||
| 超温値 | 放出低温保護 -20°C/2S,放出 -10°C/2S | |||||||||
| 4 | ほか | 待機電流消費量 | 25uA | |||||||
| マザーボードのロック電圧 | / | |||||||||

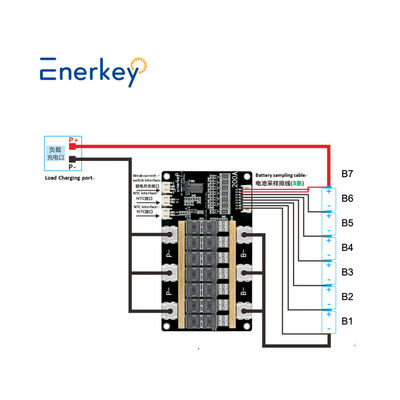

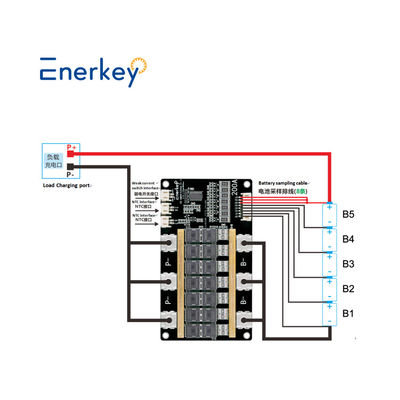

ワイヤリングの注意事項:
1保護板を設置するには 電子技術に関する知識が必要です
2ワイヤリング時 first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first保護プレートを挿入します.
3バッテリー端末Bと保護板端末Bの間の接続は短く厚く,そうでなければ,保護ボードが事前に充電・放電され,故障する.
4太くて長いワイヤーはボードを燃やします.
Q1.なぜあなたを選んだのですか?
10年以上の強力な技術サポートで,効率的な販売後のサービスを提供することができます.
* 製品がFCC,CE,ROHS,その他の国際基準の認証を通過しました.
* 工場価格をあなたに提供することができます. 工場と生産プロセスを訪問してください.
Q2.あなたの製品ラインナップ (種類) は?
主に電池管理システムを製造し,電源電池,エネルギー貯蔵電池,消費電池を製造しています.
*主にLFP,Li-ino,LTO電池に使用される.
Q3: バッテリーがどんな素材とタイプなのかどうやってわかるの?
*バッテリーボディを見てください. バッテリーの正規電圧が3.2Vである場合は,バッテリーはLifPo4です.
*電池の正規電圧が3.6Vまたは3.7Vである場合,電池はリチウムイオンまたはLto電池です.
Q4. 注文の最低額はありますか?
パーソナライズできますか? サンプルとバッチのリードタイムは何ですか?
*私たちの最小注文量は1枚で,ODMカスタマイズも可能です.
* 1~3日の現有サンプル配送, 3~10日のカスタマイズされたサンプル配送.
Q5:もし使えなかったら?
*通常の製品には説明ビデオがあります.また,エンジニアからのオンラインビデオコールガイドもサポートできます.
Q6. 支払条件は?
*当社は送金と現金決済を受け付けます.すべて交渉可能です. 決済方法:ビザ,マスターカード,T/T,PayPal,APPLE_PAY,GOOGLE_PAY,GC_REAL_TIME_BANK_TRANSFER,人民元
Q7 品質をどのように保証しますか?
* すべての製品は,専門的な実験室で100%テストされ,また繰り返し老化テストを受けます.
* FCC,CE,ROHSなどの国際標準認証を取得しました.
3年後の保証サービス提供 3年以内に交換するための無料のスペアユニット
Q8. バッテリーに適したBMSをどのように選ぶか?
*電池に合う電圧と電流に応じて,お客様に相談してください.
Q9 どう連絡できますか?
*24時間オンラインサービスがあります. オンラインでメッセージを残してください.
*メール,WhatsApp,WeChatなどでご連絡ください.
|
|
| ブランド名: | Enerkey |
| モデル番号: | EK-BM5R7S200A |
| MOQ: | 5pieces |
| 価格: | $52.5-$59.5 |
| パッケージの詳細: | 頑丈な紙箱 + EVA 泡 |
| 支払条件: | L/C,D/A,D/P,T/T,ウェスタン・ユニオン,マネー・グラム |
Enerkey 5s 6s 7s 200A 24V 25.2V リチウムイオン/ライフポ4/Lto/SIB バッテリーパックのための高電力 BMS PCBA
リチウム電池保護板の基本機能:
I. 主な技術パラメータ:
1超充電保護電圧 (相手側または顧客の要求によって使用されたバッテリー材料によって)
2オーバーチャージ時の実際の電池電圧 (相手側または顧客の要求によって使用された電池材料によって異なります)
3. オーバーストレート保護電圧 (顧客の要求に応じて,お客様が要求がない場合は,会社の標準を使用)
4過剰放電保護電圧 (顧客の要求に応じてチップソリューションを選択)
5オーバーデスクレイジ 復元電圧
6. 普通の動作中の自己消費量
7待機状態の自給電流 (静的稼働電流)
8短回路保護時間
9単細胞の電圧過充電
10単電池の過剰放電電電圧
第二に,バッテリー保護板に使用される主な部品とプロセス
板:PCB板,ファイバーグラスボード,携帯電話タブレットコンピュータデジタルなど,ソフト回路材料を使用します.ソフトボード材料は高価で,一般的に一定の量が必要です.このプロセスは浸し金,金塗り,ニッケル塗り,チンの噴霧,浸しチンの加工は,浸し金板の加工が最も複雑でコストが少し高い.色は一般的には板の厚さは一般的に: 0.4mm, 0.6mm, 0.8mm, 1mm, 1.2mm.
| 商品の種類 | パラメータ | |||||||||
| 1 | パラメータ概要 | 製品モデル | EK-BM5R7S200A | |||||||
| 製品サイズ (mm) | L120*W68*T15 | |||||||||
| 製品重量 (kg) | 0.12 | |||||||||
| 製品素材 | FR-4 / 鉛のないスプレーティーン | |||||||||
| 適用されるバッテリータイプ | ライフポ4 | リチウムイオン | ほら | SIB | ||||||
| 適用可能なバッテリーストリング | 5S / 6S / 7S | 5S / 6S / 7S | 5S / 6S / 7S | 5S / 6S / 7S | ||||||
| 定数放出電流 | 200A | 200A | 200A | 200A | ||||||
| 始動電流のピーク | 600A | 600A | 600A | 600A | ||||||
| 商品の種類 | トリガー (時間) |
トリガー (時間) |
トリガー (時間) |
トリガー (時間) |
トリガー (時間) |
トリガー (時間) |
トリガー (時間) |
トリガー (時間) |
||
| 2 | 充電保護 | 超電圧保護電圧値 | 3.65V/1S | 3.50V/1S | 4.25V/1S | 4.05V/1S | 2.85V/1S | 2.75V/1S | 3.95V/1S | 3.80V/1S |
| バランスの取れた相差電圧値 | トリガー電圧差 30mV / トリガー時間 0.5S / バランス時間 10S サイクル | |||||||||
| バランス電圧値 | 3.45V | 3.70V | 2.50V | 3.10V | ||||||
| 超流値 | 200A/2S 回復するために充電器を切り離す | |||||||||
| 低温値 | 充電過熱保護 60°C/2S / 放出 55°C/2S | |||||||||
| 超温値 | 低温保護の充電 -5°C/2S / 放出 0°C/2S | |||||||||
| 3 | 放出保護 | 低電圧保護電圧値 | 2.30V/1S | 2.70V/1S | 2.75V/1S | 3.0V/1S | 1.70V/1S | 1.80V/1S | 1.50V/1S | 2.00V/1S |
| 1 超電流保護値 | 250A/2S 負荷を切断するか充電を起動する | |||||||||
| 2 超電流保護値 | 500A/0.5S,負荷を切断するか,充電を起動する | |||||||||
| 短路保護値 | 1000A/128uS,切断負荷または充電が有効 | |||||||||
| 低温値 | 放出超温保護 65°C/2S,放出60°C/2S | |||||||||
| 超温値 | 放出低温保護 -20°C/2S,放出 -10°C/2S | |||||||||
| 4 | ほか | 待機電流消費量 | 25uA | |||||||
| マザーボードのロック電圧 | / | |||||||||
ワイヤリングの注意事項:
1保護板を設置するには 電子技術に関する知識が必要です
2ワイヤリング時 first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first保護プレートを挿入します.
3バッテリー端末Bと保護板端末Bの間の接続は短く厚く,そうでなければ,保護ボードが事前に充電・放電され,故障する.
4太くて長いワイヤーはボードを燃やします.
Q1.なぜあなたを選んだのですか?
10年以上の強力な技術サポートで,効率的な販売後のサービスを提供することができます.
* 製品がFCC,CE,ROHS,その他の国際基準の認証を通過しました.
* 工場価格をあなたに提供することができます. 工場と生産プロセスを訪問してください.
Q2.あなたの製品ラインナップ (種類) は?
主に電池管理システムを製造し,電源電池,エネルギー貯蔵電池,消費電池を製造しています.
*主にLFP,Li-ino,LTO電池に使用される.
Q3: バッテリーがどんな素材とタイプなのかどうやってわかるの?
*バッテリーボディを見てください. バッテリーの正規電圧が3.2Vである場合は,バッテリーはLifPo4です.
*電池の正規電圧が3.6Vまたは3.7Vである場合,電池はリチウムイオンまたはLto電池です.
Q4. 注文の最低額はありますか?
パーソナライズできますか? サンプルとバッチのリードタイムは何ですか?
*私たちの最小注文量は1枚で,ODMカスタマイズも可能です.
* 1~3日の現有サンプル配送, 3~10日のカスタマイズされたサンプル配送.
Q5:もし使えなかったら?
*通常の製品には説明ビデオがあります.また,エンジニアからのオンラインビデオコールガイドもサポートできます.
Q6. 支払条件は?
*当社は送金と現金決済を受け付けます.すべて交渉可能です. 決済方法:ビザ,マスターカード,T/T,PayPal,APPLE_PAY,GOOGLE_PAY,GC_REAL_TIME_BANK_TRANSFER,人民元
Q7 品質をどのように保証しますか?
* すべての製品は,専門的な実験室で100%テストされ,また繰り返し老化テストを受けます.
* FCC,CE,ROHSなどの国際標準認証を取得しました.
3年後の保証サービス提供 3年以内に交換するための無料のスペアユニット
Q8. バッテリーに適したBMSをどのように選ぶか?
*電池に合う電圧と電流に応じて,お客様に相談してください.
Q9 どう連絡できますか?
*24時間オンラインサービスがあります. オンラインでメッセージを残してください.
*メール,WhatsApp,WeChatなどでご連絡ください.
