バッテリーBMSボード
>
Enerkey 2S 20A 7.4V 8.4V 18650 リチウム電池保護板 バッテリーパックのBMS 2S

Enerkey 2S 20A 7.4V 8.4V 18650 リチウム電池保護板 バッテリーパックのBMS 2S

ブランド名: Enerkey
モデル番号: EK-B2S20AS
MOQ: 10個
価格: $1.35-$1.55
パッケージの詳細: 頑丈な紙箱 + EVA 泡
支払条件: L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム
詳細情報
起源の場所:
シェンゼン,中国
証明:
ISO9001/CE/ROHS
製品名:
2S 20A リチウム電池 BMS ((小板)
銅の厚さ:
2oz
適用する:
産業用エネルギー貯蔵システム
板の厚さ:
1.6mm
PCB層:
2 層
許容される稼働電圧範囲:
0〜8.4V
定数放電電電流:
20A
始動電流のピーク:
100A
用いる:
リチウム電池保護板
キーワード:
2S BMS
基礎材料:
FR-4
表面仕上げ:
鉛のないスプレー缶
製品サイズ:
L46xW20xT4mm
パッケージの重量:
0.01kg
供給の能力:
1日あたり100万個
ハイライト:

18650リチウム電池の保護板

,

20A リチウム電池保護板

,

8.4V リチウム電池保護板

製品の説明



製品説明

適用範囲:名電圧3.7Vと全電圧4.2Vのリチウム電池に適している (寸法に制限なく,18650,26650,ポリマーリチウム電池を含む)


製品サイズ: 46*20*4mm
充電電圧: 8.4V - 9.0V
連続放出電流 (上限): 20A


標準版: 50W以下の電流で25Aまで,または168W以下の抵抗負荷でドリルを起動するのに適しています.
注記1: パワードリルの成功開始には,2つの10C-20C電源バッテリー,または4つの5C-10C電源バッテリーが必要です (通常の18650はドリルを起動することはできません! ! !); 0V と 8.4V のケーブル, 2 平方ミリメートルを使用 銅線の上に (ニッケルプレートを使用することはできません!!!)
注2: 0V,4.2V,8.4Vを図に従って厳密に接続します.バッテリーを初めて接続する場合は,出力する前に充電する必要があります.
注記3:電池が充電されているとき,抵抗430の加熱は正常な現象であり,均衡回路が動作していることを示します.充電していない状態でも,抵抗器が加熱している場合電子基盤が悪いお客様には,説明してください: 良い電池と悪い電池を混ぜないで下さい.2つの電池の容量/内部抵抗は可能な限り近いものでなければならない.! (1 つの良いバッテリー + 1 つの悪いバッテリー = 2 つのバッテリー使用効果)

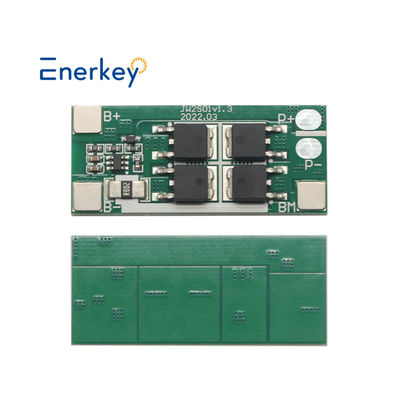

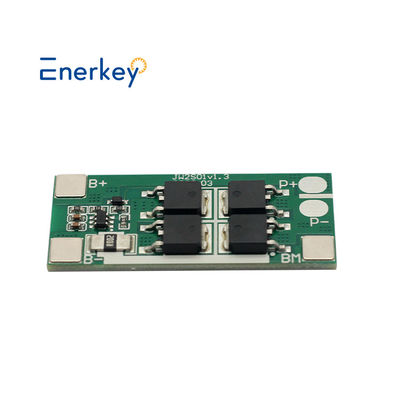

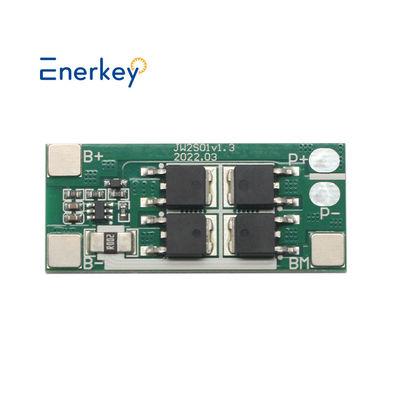

Enerkey 2S 20A 7.4V 8.4V 18650 リチウム電池保護板 バッテリーパックのBMS 2S 0

Enerkey 2S 20A 7.4V 8.4V 18650 リチウム電池保護板 バッテリーパックのBMS 2S 1

Enerkey 2S 20A 7.4V 8.4V 18650 リチウム電池保護板 バッテリーパックのBMS 2S 2

Enerkey 2S 20A 7.4V 8.4V 18650 リチウム電池保護板 バッテリーパックのBMS 2S 3

Enerkey 2S 20A 7.4V 8.4V 18650 リチウム電池保護板 バッテリーパックのBMS 2S 4



テクニカルパラメータ



Enerkey リチウム電池 Pローテーション委員会 (BMS) 2S 20A 30A 7.4V 8.4Vについてソーラーパネルと産業用電力と家庭用エネルギー貯蔵システムと電気自動車とスクーターとバイク



製品モデル

EK-B2S20AS

EK-B2S20AM

EK-B2S30AM

適した b動脈弦
2S
2S
2S
製品サイズ (mm) L46xW20xT4 L52xW22xT3 について6 L58xW22xT4
箱の重さ 0.01kg 0.012kg 0.014kg
定数放出電流 タイプ20A タイプ20A タイプ30A
始動電流のピーク タイプ100A タイプ100A タイプ100A
超電流保護電流 タイプ50A タイプ50A ミニ80A/タイプ90A
マックス100A
特殊機能 100A 高峰電動工具の電源開始電流
適したバッテリータイプ リチウム (NCM)
定位電圧 B+B- 最大8.4V
P+P-入力 抵抗電圧
最大 33V
超電流保護の値
限定しない
充電検出電圧 ミニ4.225V/タイプ4.28V /最大4.305V
充電検出遅延時間
最短 0.5S / タイプ 1S / 最大 1.5S
オーバーチャード放出電圧
最低4.03V / タイプ4.05V / 最大4.13V

 放電検出電圧

最低 2.17V / タイプ 2.25V / 最大 2.33V
放出検出遅延時間 最短20ms / タイプ100ms / 最大150ms
放電電電圧 最低2.8V / タイプ2.95V / 最大3.05V
引き上げ保護の条件
外部の負荷を切り離すか,充電自回復
超電流検出電圧 タイプ 0.1V ミニ0.175V /タイプ0.2V
マックス0.225V
超電流保護時間 タイプ100MS ミニ5S /タイプ10S
マックス15S
引き上げ保護の条件 外部の負荷を切り離すか,充電自回復
短回路保護電流 タイプ100A ミニ45A/タイプ50A
マックス55A
検出遅延時間 タイプ 250μS 最低 150μS/タイプ 250μS
最大 400μS
引き上げ保護の条件 外部の負荷を切り離すか,充電自回復
主回路のオン状態抵抗 タイプ 5mΩ /最大 9mΩ タイプ 2mΩ /最大 2.5mΩ
正常稼働電流消費量 タイプ 5μA / 最大 9μA
睡眠中の現在の消費量 最大0.1μA
動作温度
-40°C ~ +85°C



サイズ $ 梱包リスト



Enerkey 2S 20A 7.4V 8.4V 18650 リチウム電池保護板 バッテリーパックのBMS 2S 5

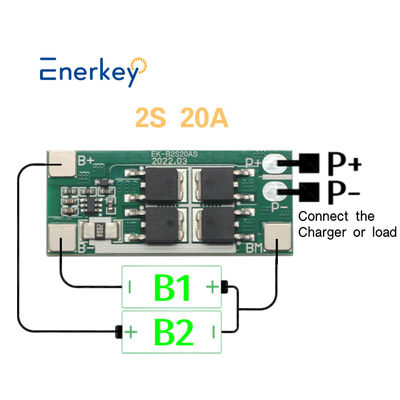

ワイヤ図



Enerkey 2S 20A 7.4V 8.4V 18650 リチウム電池保護板 バッテリーパックのBMS 2S 6

ワイヤリングの注意事項:
1保護板を設置するには 電子技術に関する知識が必要です
2ワイヤリング時 first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first保護プレートを挿入します.
3バッテリー端末Bと保護板端末Bの間の接続は短く厚く,そうでなければ,保護ボードが事前に充電・放電され,故障する.

4太くて長いワイヤーはボードを燃やします.



よくある質問



Q1.なぜあなたを選んだのですか?

10年以上の強力な技術サポートで,効率的な販売後のサービスを提供することができます.

* 製品がFCC,CE,ROHS,その他の国際基準の認証を通過しました.

* 工場価格をあなたに提供することができます. 工場と生産プロセスを訪問してください.



Q2.あなたの製品ラインナップ (種類) は?

主に電池管理システムを製造し,電源電池,エネルギー貯蔵電池,消費電池を製造しています.

*主にLFP,Li-ino,LTO電池に使用される.



Q3: バッテリーがどんな素材とタイプなのかどうやってわかるの?

*バッテリーボディを見てください. バッテリーの正規電圧が3.2Vである場合は,バッテリーはLifPo4です.

*電池の正規電圧が3.6Vまたは3.7Vである場合,電池はリチウムイオンまたはLto電池です.



Q4. 注文の最低額はありますか?

パーソナライズできますか? サンプルとバッチのリードタイムは何ですか?

*私たちの最小注文量は1枚で,ODMカスタマイズも可能です.

* 1~3日の現有サンプル配送, 3~10日のカスタマイズされたサンプル配送.



Q5:もし使えなかったら?

*通常の製品には説明ビデオがあります.また,エンジニアからのオンラインビデオコールガイドもサポートできます.



Q6. 支払条件は?

*当社は送金と現金決済を受け付けます.すべて交渉可能です. 決済方法:ビザ,マスターカード,T/T,PayPal,APPLE_PAY,GOOGLE_PAY,GC_REAL_TIME_BANK_TRANSFER,人民元



Q7 品質をどのように保証しますか?

* すべての製品は,専門的な実験室で100%テストされ,また繰り返し老化テストを受けます.

* FCC,CE,ROHSなどの国際標準認証を取得しました.

3年後の保証サービス提供 3年以内に交換するための無料のスペアユニット



Q8. バッテリーに適したBMSをどのように選ぶか?

*電池に合う電圧と電流に応じて,お客様に相談してください.



Q9 どう連絡できますか?

*24時間オンラインサービスがあります. オンラインでメッセージを残してください.

*メール,WhatsApp,WeChatなどでご連絡ください.



我々はソースメーカーで "EnerKey"のブランドも持っています私たちは,あなたの要求 (電圧,ワイヤ,など) として製品カスタマイズすることができます.
市場での競争力のある価格を提供することができます.私たちに連絡することを躊躇しないでください..
モバイルとWhatsAppとWechat:+86 15387469240;メール: キウイ@enerkey.cn
