| ブランド名: | Enerkey |
| モデル番号: | EK-B8S40A-NTC |
| MOQ: | 10個 |
| 価格: | $6.6-$8.1 |

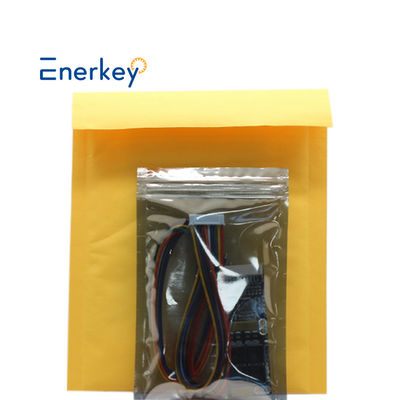

| パッケージの詳細: | 頑丈な紙箱 + EVA 泡 |
| 支払条件: | L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム |

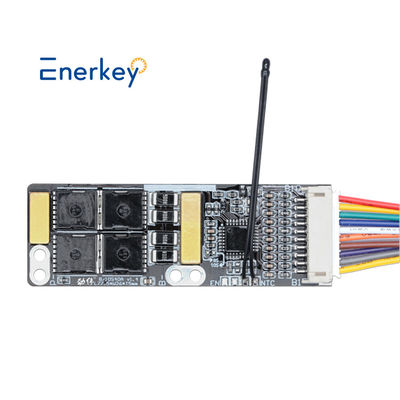

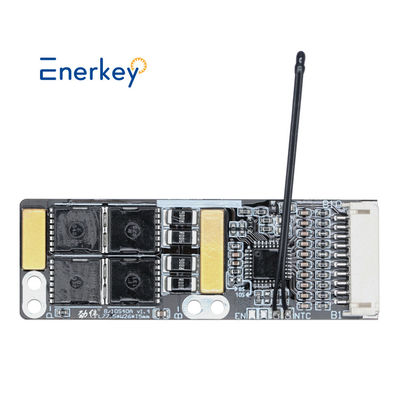

Enerkey 8S 40A Bms リチウム電池 NTC付きBMSボード リチウムイオン電池 パック 電気修理ツール
リチウム電池の保護機能は,通常,保護回路板と電流装置 (PTCなど) によって完了する.
保護板は電子回路から構成され,バッテリーユニットと充電・放電回路の電圧を -40°Cから +85°Cの環境で正確にモニタリングできます.
電流,電流ループのオンオフを適時に制御する.PTCは高温環境で電池に深刻な損傷を防ぐことができます.通常のリチウム電池保護ボードには,通常制御ICが含まれます.MOSスイッチ,レジスタ,コンデンサ,補助機器 FUSE,PTC,NTC,ID,メモリなど
その中でも,制御ICは,MOSスイッチを制御し,以下の目的を達成するために,すべての通常の条件下でオンにする.
バッテリーや外部回路を導電するようにします. バッテリーの電圧やループ電流が指定値を超えると,バッテリーの安全を守るためにすぐにMOSスイッチを制御します.
|
Enerkey リチウム電池 Pローテーション委員会 (BMS) 8S 9S 10S 40A 25.6V から 45Vについてソーラーパネルと産業用電力と家庭用エネルギー貯蔵システムと電気自動車とスクーターとバイク
|
|||
| 製品モデル |
EK-B8S40A |
EK-B9S40A |
EK-B10S40A |
|
適した b動脈弦
|
8S
|
9S |
10S
|
| 製品サイズ (mm) | L77.5×W26×T7 について3 | L77.5×W26×T7 について3 | L77.5×W26×T7 について3 |
| 箱の重さ | 0.02kg | 0.02kg | 0.02kg |
| 特殊機能 | NTC (オプション) | ||
| 適したバッテリータイプ | リチウム (NCM) | ||
| 定数放出電流 | タイプ40A / 最大50A | ||
| 定位電圧 B+B- | 最大45V | ||
| 始動電流のピーク | タイプ60A | ||
|
P+P-入力 抵抗電圧
|
最大45V
|
||
|
超電流保護の値
|
限定しない
|
||
| 充電検出電圧 | タイプ4.25V | ||
|
充電検出遅延時間
|
最短 0.5S / タイプ 1S / 最大 1.3S
|
||
|
オーバーチャード放出電圧
|
タイプ4.13V
|
||
|
放電検出電圧 |
タイプ2.8V
|
||
| 放出検出遅延時間 | 最短20ms / タイプ100ms / 最大150ms | ||
| 放電電電圧 | 3V型 | ||
|
引き上げ保護の条件
|
外部の負荷を切り離すか,充電自回復
|
||
| 超電流検出電圧 | タイプ 0.1V | ||
| 超電流保護電流 | 最低75A / タイプ80A / 最大85A | ||
| 超電流保護時間 | 最低0.7S / タイプ1S / 最大1.3S | ||
| 引き上げ保護の条件 | 外部の負荷を切り離すか,充電自回復 | ||
| 短回路保護電流 | タイプ80A | ||
| 検出遅延時間 | 最短 150μS / タイプ 250μS / 最大 400μS | ||
| 引き上げ保護の条件 | 外部の負荷を切り離すか,充電自回復 | ||
| 主回路のオン状態抵抗 | タイプ9mΩ / 最大10mΩ | ||
| 正常稼働電流消費量 | タイプ 10μA / 最大 15μA | ||
| 睡眠中の現在の消費量 | 最大 2.5μA | ||
|
動作温度
|
-40°C ~ +85°C
|
||
この保護ボードは8S-10Sをサポートします
異なる文字列番号選択は,A部分を変更することで達成できます.
8S: "8S"位置を1K抵抗器で接続する.
"10S"の位置は空にしておく.
9S: "8S"の位置を空にしておいてください.
"10S"の位置は空にしておく.
10S: "10S"位置を1Kレジスタに接続する.
"8S"の位置は空にしておく.
ワイヤリングの注意事項:
1保護板を設置するには 電子技術に関する知識が必要です
2ワイヤリング時 first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first保護プレートを挿入します.
3バッテリー端末Bと保護板端末Bの間の接続は短く厚く,そうでなければ,保護ボードが事前に充電・放電され,故障する.
4太くて長いワイヤーはボードを燃やします.
Q1.なぜあなたを選んだのですか?
10年以上の強力な技術サポートで,効率的な販売後のサービスを提供することができます.
* 製品がFCC,CE,ROHS,その他の国際基準の認証を通過しました.
* 工場価格をあなたに提供することができます. 工場と生産プロセスを訪問してください.
Q2.あなたの製品ラインナップ (種類) は?
主に電池管理システムを製造し,電源電池,エネルギー貯蔵電池,消費電池を製造しています.
*主にLFP,Li-ino,LTO電池に使用される.
Q3: バッテリーがどんな素材とタイプなのかどうやってわかるの?
*バッテリーボディを見てください. バッテリーの正規電圧が3.2Vである場合は,バッテリーはLifPo4です.
*電池の正規電圧が3.6Vまたは3.7Vである場合,電池はリチウムイオンまたはLto電池です.
Q4. 注文の最低額はありますか?
パーソナライズできますか? サンプルとバッチのリードタイムは何ですか?
*私たちの最小注文量は1枚で,ODMカスタマイズも可能です.
* 1~3日の現有サンプル配送, 3~10日のカスタマイズされたサンプル配送.
Q5:もし使えなかったら?
*通常の製品には説明ビデオがあります.また,エンジニアからのオンラインビデオコールガイドもサポートできます.
Q6. 支払条件は?
*当社は送金と現金決済を受け付けます.すべて交渉可能です. 決済方法:ビザ,マスターカード,T/T,PayPal,APPLE_PAY,GOOGLE_PAY,GC_REAL_TIME_BANK_TRANSFER,人民元
Q7 品質をどのように保証しますか?
* すべての製品は,専門的な実験室で100%テストされ,また繰り返し老化テストを受けます.
* FCC,CE,ROHSなどの国際標準認証を取得しました.
3年後の保証サービス提供 3年以内に交換するための無料のスペアユニット
Q8. バッテリーに適したBMSをどのように選ぶか?
*電池に合う電圧と電流に応じて,お客様に相談してください.
Q9 どう連絡できますか?
*24時間オンラインサービスがあります. オンラインでメッセージを残してください.
*メール,WhatsApp,WeChatなどでご連絡ください.
|
|
