| ブランド名: | Enerkey |
| モデル番号: | EK-iD80V300A |
| MOQ: | 10個 |
| 価格: | $72.08-$102.6 |
| パッケージの詳細: | 頑丈な紙箱 + EVA 泡 |
| 支払条件: | L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム |

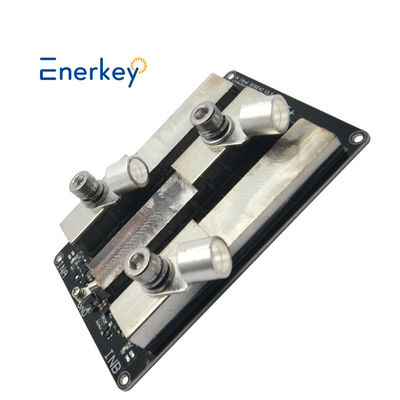

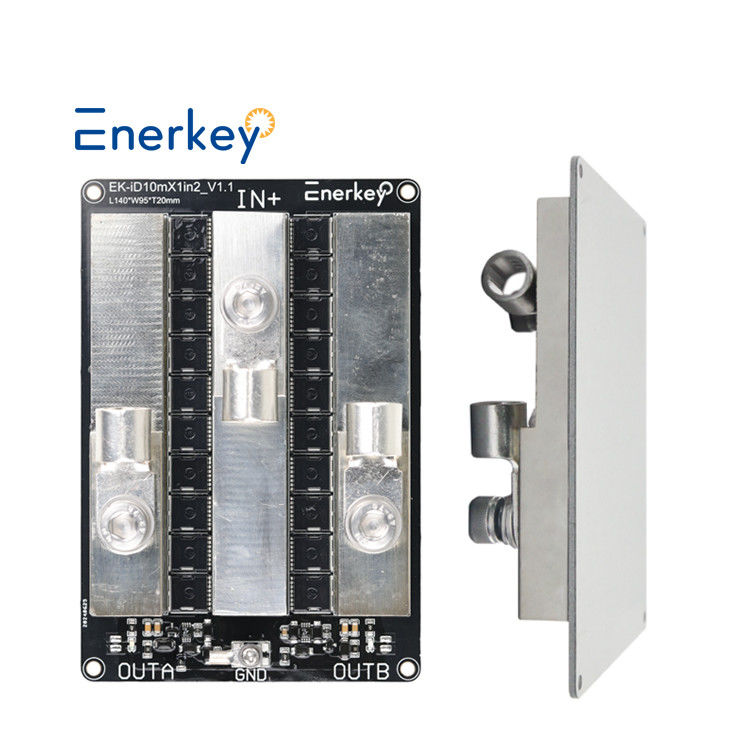

Enerkey アイディアルダイオードモジュール 80V 300A 双チャネル 光伏冗余電池 切り替えモジュール RV 修正
記述:
バックアップ電源システムは,時にはバッテリーのORを必要とする.例えば,主電池が放電されている間,システムをオンにするために.電流が低いとき,これは単純なダイオードを使用して簡単にできます.しかし流れが大きくなったら
ダイオード内の電力の消耗は ダイオードの不可避の前向き電圧のために 容認できないレベルに急速に増加しますこの前向きの電圧は,利用可能な電力の5~10%を無駄にします (12V電池から).
162本のケーブルを持つダイオード
この理由から,このアクティブ"理想的な"ダイオードブロックが設計された.ダイオードは高電流モスフェットに置き換えられる.作業電圧なしでは,このモスフェットは通常のダイオードのように振る舞う.電圧をかける後,MOSFETドライバが起動しました.
ドライバーはモスフェットをオンにして 30mV (30倍,普通のダイオードより少ない) の前向き電圧を調節しますまたはモスフェットの電流抽出とRds抵抗を与え,アーカイブできる最も低い電圧この抵抗は1Aの前向き電圧を発生させる.
ダイオードは半導体材料 (シリコン,セレニウム,ゲルマニウム) で作られた電子装置である.単方向伝導性がある.ダイオードのアノードとカソードに前向きの電圧が加わると陽極とカソードに逆電圧が適用されると,陽極はオフになります.したがって,ダイオードの伝導と切断はスイッチのオンとオフに等しい.
|
Enerkey アイディアル・ダイオード・モジュール 40V 80V 100V 150V 300A ソーラー・ベース・ステーション 産業制御 電動自動車電池 平行で 電池充電 逆充填防止
|
||||
| 製品モデル |
EK-iD40V300A |

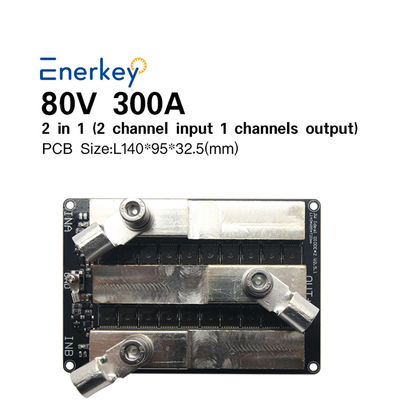

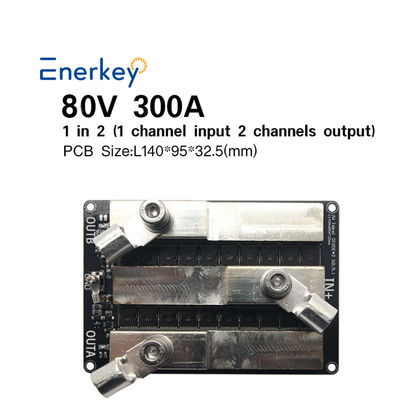

EK-iD80V300A |
EK-iD100V300A |
EK-iD150V300A |
|
作業電圧範囲
|
30~40V
|
30~80V
|
30~100V |
30~150V
|
|
製品サイズ (mm)
|
L140xW95XT32 試聴する5
|
L140xW95XT32 試聴する5 | L140xW95XT32 試聴する5 |
L140xW95XT32 試聴する5 |
|
箱の重さ
|
0.6kg
|
0.62kg
|
0.64体重 |
0.68kg
|
| MOS量 | 2 | 2 | 2 | 2 |
|
バッテリータイプ
|
NCM/LFP/LTO
|
NCM/LFP/LTO | NCM/LFP/LTO |
NCM/LFP/LTO
|
|
直流
|
300A
|
300A | 300A | 300A |
| 始動電流のピーク | 300A | 300A | 300A | 300A |
|
静止電流
|
0.6-1.5mA
|
|||
|
銅の薄膜の厚さ
|
3.0オンス
|
|||
|
PCB 材料 |
アルミプレート
|
|||
| 進行中の内部抵抗 | NA | |||
| 作業原理 | 入力と出力は二極電極に等しい.出力電圧が入力電圧よりも大きいことを検知し,即座に出力をオフにする.検出値はミリボルトレベルであり,応答速度は非常に速い. | |||
|
適用する
|
1ソーラーパネルは逆流を防ぎます
2バッテリー充電は逆流を防止する (反逆流) (反逆流) 3DC-DC 常電圧と常流モジュール出力は逆流を防止します 4逆流防止 (反逆流) が必要とされる他の場合 |
|||
| アクセサリー | ターミナルラグ*3 IN+/OUT+端末ラグ: OTZ50-8,スクリューM8 GND端末ラグ: OTZ2.5-3,スクリューM3 |
|||
|
動作温度
|
-40°C ~ +60°C
|
|||
特別注意:
1. このバージョンは最新の最適化されたバージョンです. ポジティブとネガティブなポールが逆の方向に接続されている場合,モジュールは,安装の安全性を向上させる燃焼しないでしょう.
2理想的な二极管は,その名前からわかるように,内部抵抗が非常に低い二极管である.通常の二极管の伝導電圧低下は0.6V以上である.
理想的な二极管の導電電圧の低下はほとんど無視できます

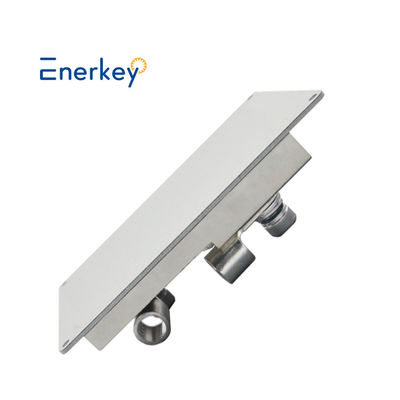

3アルミ基板PCB痕跡の銅ホイル層とアルミベース層は1000Vの耐電圧で隔離されているため,故障問題について心配する必要はありません.
熱伝導性は FR4 ガラス繊維より 20 倍速く,大きな散熱器に直接接続できます.
4この理想的なダイオードモジュールは 直線回路では使えない!
Q1.なぜあなたを選んだのですか?
10年以上の強力な技術サポートで,効率的な販売後のサービスを提供することができます.
* 製品がFCC,CE,ROHS,その他の国際基準の認証を通過しました.
* 工場価格をあなたに提供することができます. 工場と生産プロセスを訪問してください.
Q2.あなたの製品ラインナップ (種類) は?
主に電池管理システムを製造し,電源電池,エネルギー貯蔵電池,消費電池を製造しています.
*主にLFP,Li-ino,LTO電池に使用される.
Q3: バッテリーがどんな素材とタイプなのかどうやってわかるの?
*バッテリーボディを見てください. バッテリーの正規電圧が3.2Vである場合は,バッテリーはLifPo4です.
*電池の正規電圧が3.6Vまたは3.7Vである場合,電池はリチウムイオンまたはLto電池です.
Q4. 注文の最低額はありますか?
パーソナライズできますか? サンプルとバッチのリードタイムは何ですか?
*私たちの最小注文量は1枚で,ODMカスタマイズも可能です.
* 1~3日の現有サンプル配送, 3~10日のカスタマイズされたサンプル配送.
Q5:もし使えなかったら?
*通常の製品には説明ビデオがあります.また,エンジニアからのオンラインビデオコールガイドもサポートできます.
Q6. 支払条件は?
*当社は送金と現金決済を受け付けます.すべて交渉可能です. 決済方法:ビザ,マスターカード,T/T,PayPal,APPLE_PAY,GOOGLE_PAY,GC_REAL_TIME_BANK_TRANSFER,人民元
Q7 品質をどのように保証しますか?
* すべての製品は,専門的な実験室で100%テストされ,また繰り返し老化テストを受けます.
* FCC,CE,ROHSなどの国際標準認証を取得しました.
3年後の保証サービス提供 3年以内に交換するための無料のスペアユニット
Q8. バッテリーに適したBMSをどのように選ぶか?
*電池に合う電圧と電流に応じて,お客様に相談してください.
Q9 どう連絡できますか?
*24時間オンラインサービスがあります. オンラインでメッセージを残してください.
*メール,WhatsApp,WeChatなどでご連絡ください.
|
|
