| ブランド名: | Enerkey |
| モデル番号: | EK-iD60V280A |
| MOQ: | 10個 |
| 価格: | $49.8-$59.8 |
| パッケージの詳細: | 頑丈な紙箱 + EVA 泡 |
| 支払条件: | L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム |

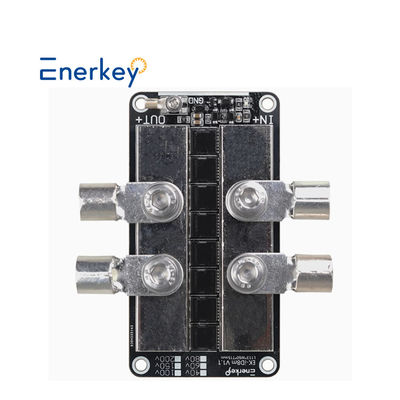

高電流ダイオードボード 60V 280A 理想ダイオードモジュール 充電逆流防止 ソーラーパネルの並列接続
理想ダイオードにおける理論の限界
理想ダイオード理論は、ダイオードの機能を理解する上で非常に役立ちますが、実際の物理的なダイオードに関しては、その限界を認識することも同様に重要です。主な制限事項を以下に示します。
順方向電圧降下：理想ダイオードとは異なり、実際のダイオードは順バイアスで導通するために一定の最小電圧を必要とします。これは通常、シリコンダイオードの場合は0.7ボルト、ゲルマニウムダイオードの場合は0.3ボルトで、しきい値電圧またはカットイン電圧と呼ばれます。
逆方向リーク電流：逆バイアスでは、理想ダイオードはすべての電流をブロックしますが、実際のダイオードは、逆リーク電流と呼ばれるわずかな量の電流を許可します。
抵抗：実際のダイオードは、順バイアス時に小さくても重要な抵抗を持ちますが、理想ダイオードモデルでは無視されます。
遷移時間：実際のダイオードでは、導通から非導通への変化は理想ダイオードのように瞬時ではありません。
ダイオードの動作の詳細な性質は、ショックレーダイオード方程式によって決定されます。したがって、特に高周波アプリケーション向けに、正確なダイオード回路を分析および設計するには、これらの制限事項を考慮する必要があります。
理想ダイオードモデルを使用すると便利ですが、これらの現実世界の修正を組み込むことで、ダイオードの研究と応用がより正確で信頼性の高いものになります。
|
Enerkey 理想ダイオードモジュール 40V 60V 80V 100V 150V 200V 280A 太陽光発電所 産業用制御 電気自動車 バッテリー並列接続用 バッテリー充電逆流防止
|
|||
| 製品モデル |
EK-iD40V280A EK-iD60V280A |
EK-iD80V280A |
EK-iD100V280A EK-iD150V280A EK-iD200V280A |
|
動作電圧範囲
|
40V280A: 9-40V 60V280A: 9-60V
|
9-80V
|
100V280A: 9-100V
150V280A: 9-150V
200V280A: 9-280V
|
|
製品 サイズ(mm)
|
L113*W60*T28
|
L113*W60*T28 |
L113*W60*T28 |
|
箱付き重量
|
0.5kg
|
0.51kg
|
0.55kg
|
| MOS数量 | 8 | 8 | 8 |
|
バッテリータイプ
|
NCM/LFP/LTO
|
NCM/LFP/LTO |
NCM/LFP/LTO
|
|
連続電流
|
280A
|
280A | 280A |
| ピーク始動電流 | 280A | 280A | 280A |
|
静止動作電流
|
0.6-1.5mA
|
||
|
銅箔の厚さ
|
3.0 oz
|
||
|
PCB材料 |
アルミプレート
|
||
| 進行中の内部抵抗 | NA | ||
| 動作原理 | 入力と出力はダイオードに相当します。出力電圧が入力よりも大きいことを検出し、すぐに出力をオフにします。検出値はミリボルトレベルで、応答速度は非常に高速です。 | ||
|
アプリケーション
|
1. ソーラーパネルの逆流防止（逆流防止）;
2. バッテリー充電の逆流防止（逆流防止）（逆流防止）; 3. DC-DC定電圧および定電流モジュールの出力逆流防止 4. その他の逆流防止（逆流防止）が必要な場合 |
||
| 付属品 | 端子ラグ*3; IN+/OUT+端子ラグ：OTZ50-8、ネジM8 GND端子ラグ：OTZ2.5-3、ネジM3 |
||
|
動作温度
|
-40℃～+60℃
|
||
特記事項：
1. このバージョンは最新の最適化バージョンです。正極と負極を逆に接続してもモジュールが焼損することはありません。これにより、設置の安全性が向上します。
2. 理想ダイオードは、その名の通り、超低内部抵抗のダイオードです。通常のダイオードの導通電圧降下は0.6V以上です。
理想ダイオードの導通電圧降下はほぼ無視できます。

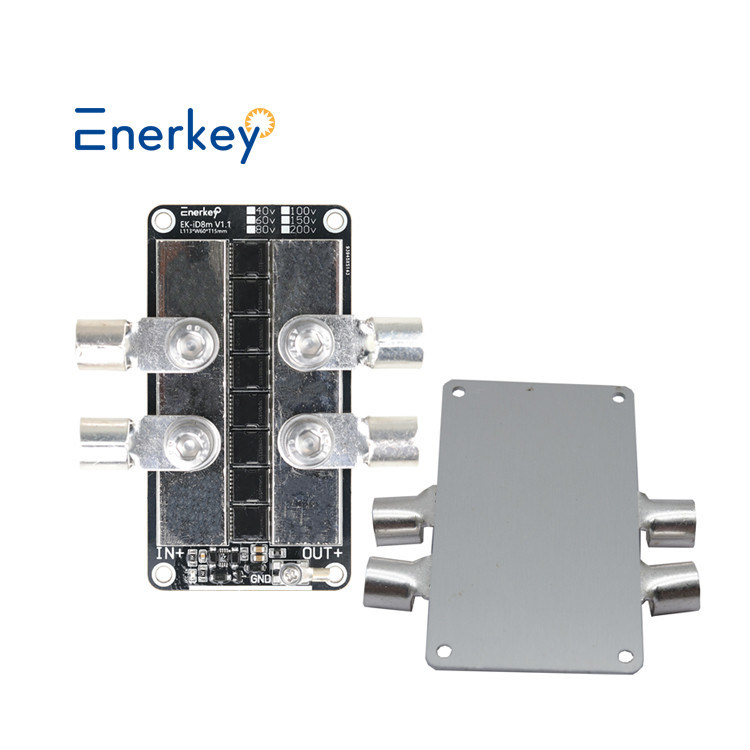

3. アルミニウム基板PCBトレースの銅箔層とアルミニウムベース層は、1000Vの耐電圧で絶縁されているため、故障の問題を心配する必要はありません。
熱伝導率はFR4ガラス繊維の20倍で、大型ヒートシンクに直接取り付けることができます。
4. MOSの平均過電流は35A未満です。300A MOSを使用しています。
真の標準電流で、長期負荷動作を可能にします
5. この理想ダイオードモジュールは整流回路では使用できません！
Q1. なぜ私たちを選んだのですか？
* 10年以上の強力な技術サポートにより、効率的なアフターサービスを提供できます。
* 製品はFCC、CE、ROHSおよびその他の国際規格認証に合格しています。
* 工場価格を提供できます。ぜひ当社の工場と生産プロセスをご覧ください。
Q2. 製品範囲（タイプ）は何ですか？
*主に、パワーバッテリー、エネルギー貯蔵バッテリー、および消費者向けバッテリーの分野でバッテリー管理システムを行っています。
*主にLFP、Li-ino、LTOバッテリーに使用されます。
Q3：バッテリーの材質とタイプをどのように知ることができますか？
*バッテリー本体を見てください。バッテリーの通常電圧が3.2Vの場合、バッテリーはLiFePo4です。
*バッテリーの通常電圧が3.6Vまたは3.7Vの場合、バッテリーはLi-ionまたはLtoバッテリーです。
Q4. 最小注文要件はありますか？
カスタマイズできますか？サンプルとバッチのリードタイムはどのくらいですか？
*最小注文数量は1個で、ODMカスタマイズが可能です。
*既存のサンプルの1〜3日間の納期、カスタマイズされたサンプルの3〜10日間の納期。
Q5：使用できない場合はどうすればよいですか？
*通常製品には説明ビデオがあり、エンジニアによるオンラインビデオ通話ガイダンスもサポートできます。
Q6. お支払い条件は何ですか？
*電信送金と現金支払いが可能で、すべて交渉可能です。お支払い方法：visa、mastercard、T/T、PayPal、APPLE_PAY、GOOGLE_PAY、GC_REAL_TIME_BANK_TRANSFER、RMB
Q7. 品質をどのように保証しますか？
* 当社のすべての製品は、専門の研究所で100％テストされ、繰り返しエージングテストも行われています。
* FCC、CE、ROHSおよびその他の国際規格認証を取得しています。
* 3年間のアフターサービス保証を提供します。3年以内に交換用の無料スペアユニットを提供します。
Q8. バッテリーに適したBMSを選択するにはどうすればよいですか？
*バッテリーに適合する電圧と電流に応じて、カスタマーサービスにご相談いただければ、最適なバッテリー管理システムを装備して提供します。
Q9. どのように連絡すればよいですか？
*24時間年中無休のオンラインサービスを提供しています。オンラインでメッセージを残してください。
*メール、WhatsApp、WeChatなど（以下を参照）でもご連絡いただけます。皆様と協力できることを大変嬉しく思います。
|
|
